Unitat grapadora de quaderns de la Saddle Finisher-AN
Aquesta secció descriu com eliminar un encallament de paper que es produeixi a la unitat de grapat de quaderns de la Saddle Finisher-AN. La ubicació de la Saddle Finisher-AN s'indica a la il·lustració següent.
NOTA |

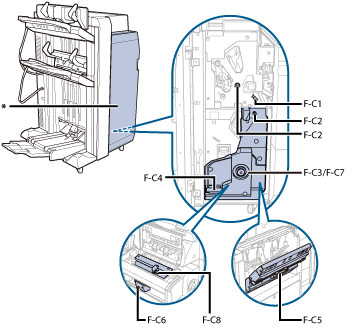

La il·lustració següent indica la ubicació de l'encallament de paper. Consulteu-la per eliminar l'encallament de paper.  * Tapa davantera |
Seguiu el procediment que es descriu a continuació, consultant alhora la ubicació de l'encallament de paper i les instruccions que apareixen a la pantalla tàctil, per treure el paper encallat.
1.
Obriu la tapa davantera de la unitat d'acabat.
2.
Obriu la guia (F-C1).
3.
Gireu els comandaments i alimenteu el paper encallat cap a la guia (F-C1).
4.
Traieu el paper encallat.
5.
Tanqueu la guia (F-C1).
 PRECAUCIÓ |
Per evitar accidents, tingueu cura amb els dits en tancar la guia. |
6.
Si l'indicador està il·luminat, mentre premeu el comandament (F-C3) gireu-lo en la direcció de la fletxa (en el sentit de les agulles del rellotge) fins que s'apagui.
* Indicador
En girar el comandament (F-C3), el paper encallat s'alimenta cap a la guia de sortida de la safata de quaderns.
Si hi ha instal·lada la Booklet Trimmer-F/Booklet Trimmer-F i la Two-Knife Booklet Trimmer-A, en girar el comandament s'alimenta el paper encallat cap a la banda d'alimentació de la cisalla de quaderns.
Si l'indicador està apagat, aneu al pas 7.
7.
Traieu qualsevol paper encallat que sobresurti de la safata de quaderns.
Si hi ha instal·lada la Booklet Trimmer-F/Booklet Trimmer-F i la Two-Knife Booklet Trimmer-A, traieu el paper que sobresurt de la banda d'alimentació.
8.
Tanqueu la unitat grapadora de quaderns (F-C4).
9.
Traieu el paper encallat a l'interior de la unitat grapadora de quaderns.
 | 1. Obriu la tapa dreta de la unitat grapadora de quaderns (F-C5). |
2. Traieu el paper encallat. | |
3. Tanqueu la tapa dreta de la unitat grapadora (F-C5). |
| PRECAUCIÓ |
Per evitar accidents, tingueu cura amb els dits en tancar la tapa. |
10.
Gireu el comandament de la unitat de premsatge (F-C6) en la direcció de la fletxa (en sentit contrari a les agulles del rellotge), i pressioneu-lo fins al fons.
 | 1. Gireu el comandament de la unitat de premsatge (F-C6). |
2. Empenyeu la unitat de premsatge (F-C6) el màxim que pugueu cap a l'esquera. |
Si la unitat de premsatge està en la seva posició adequada, aquest procediment no cal.
La finalitat de la unitat de premsatge és garantir un plec net en el centre del paper per a la creació del quadern. Si la unitat de premsatge no està en la seva posició adequada, el paper que s'ha de grapar no es pot alimentar a la safata de quaderns.
11.
Traieu el paper que s'hagi encallat a l'àrea de sortida de la unitat grapadora de quaderns.
12.
Mentre obriu la guia de sortida (F-C8), traieu el paper encallat.
13.
Tanqueu la guia de sortida (F-C8).
| PRECAUCIÓ |
Per evitar accidents, tingueu cura amb els dits en tancar la guia. |
14.
Pressioneu la unitat grapadora de quaderns (F-C4) i tanqueu la tapa davantera de la unitat d'acabat.
| PRECAUCIÓ |
Quan torneu a col·locar la grapadora de quaderns en la posició original o tanqueu la tapa, tingueu cura de no agafar-vos els dits. |
15.
Seguiu les instruccions que apareixen a la pantalla tàctil.
NOTA |
La pantalla mostra repetidament les instruccions per eliminar l'encallament de paper fins que s'elimini l'encallament. |
