Duplex Color Image Reader Unit-M
Oryginały umieszczone w podajniku są automatycznie podawane arkusz po arkuszu na szklaną płytę roboczą w celu skanowania. Można skanować dokumenty takie jak książki, grube oryginału, cienkie oryginały i folie przezroczyste za pomocą szklanej płyty Duplex Color Image Reader Unit-M.

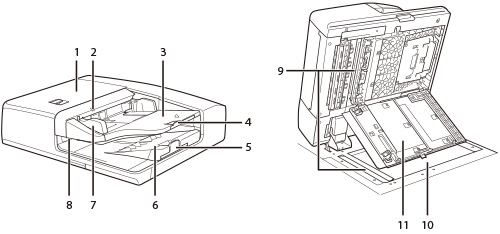

Podzespoły oraz ich funkcje
1. | Pokrywa podajnika Pokrywę tę należy otworzyć, by usunąć zablokowane arkusze papieru. (Patrz "Duplex Color Image Reader Unit-M (opcjonalny).") |
2. | Wskaźnik ustawienia oryginału Świeci się, gdy na tacce na oryginały ułożone są oryginały. |
3. | Tacka dostarczająca oryginały Umieszczone w tym miejscu oryginały są skanowane automatycznie. Ponadto kolejno można zeskanować co najmniej dwie strony oryginałów. (Patrz "Umieszczanie oryginałów.") |
4. | Dodatkowa taca na oryginały Należy ją wyciągnąć, w czasie podawania oryginałów o dużym formacie. |
5. | Dodatkowa taca wyprowadzania oryginałów Należy ją wyciągnąć, w czasie wykonywania wydruków na papierze o dużym formacie. Tacka może zostać wysunięta na dwie różne długości, zależnie od formatu samych oryginałów. |
6. | Tacka wyprowadzająca oryginały Tutaj wyprowadzane są zeskanowane oryginały. Oryginały wyprowadzane są na tace wyjściową w tej samej kolejności, w jakiej zostały one włożone do podajnika. |
7. | Przesuwne prowadnice Dostosuj przesuwne prowadnice do szerokości formatu oryginałów. |
8. | Wskaźnik wyprowadzania oryginału Jeżeli w podajniku umieścisz oryginały, a w tacce wyprowadzającej oryginałów wciąż pozostają oryginały z innego zadania, wskaźnik ten miga, aby poinformować użytkownika o pozostających oryginałach. |
9. | Obszar skanowania podawanych dokumentów Skanuje dokumenty z podajnika. |
10. | Szklana płyta robocza Ze szklanej płyty roboczej należy korzystać przy skanowaniu złączonych oryginałów (np. książek lub czasopism), przezroczystych folii bądź też grubych lub cienkich arkuszy. (Patrz "Umieszczanie oryginałów.") |
11. | Pokrywa skanowania dokumentu Otworzyć tę pokrywę, w czasie czyszczenia podawania skanowanych dokumentów. (Patrz "Konserwacja.") |
 UWAGA |
Nie wolno wkładać palców w otwory tacki na oryginały, gdyż grozi to obrażeniami. Proszę także uważać, aby do szczelin podajnika nie wpadły inne przedmioty, np. spinacze, gdyż mogą one uszkodzić urządzenie lub spowodować przestój w pracy. |
WAŻNE |
Wykorzystując szklaną płytę roboczą do skanowania lub kopiowania grubych oryginałów (np. książek lub czasopism) nie wolno mocno dociskać podajnika. Pozostawienie jakiegokolwiek przedmiotu w obszarze wyprowadzania oryginału może spowodować uszkodzenie oryginałów lub niepoprawne drukowanie. Z tego powodu w obszarze tym nie wolno pozostawiać żadnych przedmiotów. |
UWAGA |
Jeśli szklana płyta robocza lub wałek podający oryginały są zabrudzone, jakość druku może ulec pogorszeniu. W tym przypadku należy oczyścić wałek podający i szklaną płytę roboczą. (Patrz "Czyszczenie okresowe.") |
