Ajustar a posição da imagem utilizando a folha de guia

Se quiser ajustar rapidamente o alinhamento das imagens impressas na frente e no verso do papel, poderá ler as páginas de teste com a folha de guia.
É possível efetuar este ajuste quando o Duplex Color Image Reader Unit-M está montado.

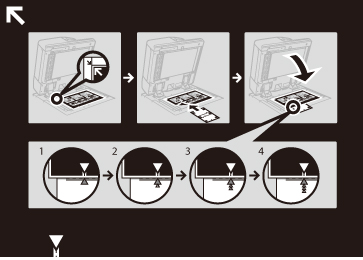

Folha de guia

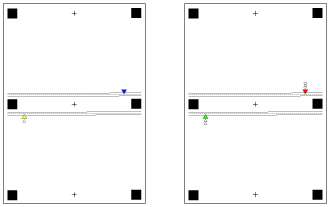

Página de teste (frente e verso): Formato standard

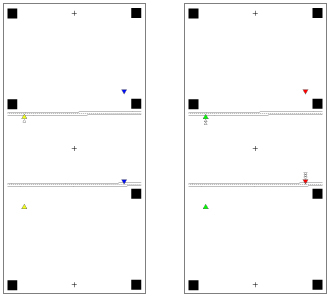

Página de teste (frente e verso): Folha longa
IMPORTANTE
Limpe o vidro de exposição e a parte debaixo do alimentador antes do ajuste. (Consulte "Os originais não são lidos corretamente (Limpeza do vidro de exposição)".)
Antes de ajustar, imprima a folha de guia (A3 ou 11" x 17") nas seguintes condições. Pode não ser possível um ajuste preciso se a folha de guia não for impressa corretamente.
Selecione o mesmo tamanho da folha de guia.
Utilize papel com uma gramagem superior a 200 g/m2.
Especifique o rácio de zoom como 100%.
Se uma extremidade da página de teste estiver incorretamente cortada ou dobrada, ou a imagem não estiver corretamente impressa na página de teste, pode ser apresentada a mensagem "Coloque corretamente a página de teste no vidro de exposição." durante o processo de digitalização.
Não é possível efetuar corretamente o ajuste com alguns tipos de papel, como papel texturado com uma superfície rígida ou papel colorido. Se o ajuste não for efetuado corretamente quando [Utilizar scanner] está selecionado, selecione [Não utilizar scanner].
1.
Carregue em .
2.
Carregue em [Preferências] → [Programações de papel] → [Programações gestão de tipos de papel].
3.
Selecione o tipo de papel que pretende editar na lista → carregue em [Detalhes/ Editar].
4.
Carregue em [Alterar] para <Ajustar posição da imagem>.
5.
Carregue em [Output Guide Sheet].
6.
Selecione a origem de papel que contém o papel a utilizar → carregue em [Iniciar impressão].
A folha guia é impressa.
7.
Carregue em [Utilizar scanner].
8.
Introduza o número de páginas de teste que quer criar → carregue em [Seguinte].
NOTA
Quanto maior for o número de páginas de teste impressas, mais preciso é o ajuste.
Se especificar a impressão de várias páginas de teste, certifique-se de que todas as páginas de teste são lidas pela ordem pela qual são impressas. Se a ordem for alterada ou se o processo de leitura não for realizado de forma sucessiva, o ajuste pode não ser feito corretamente.
9.
Selecione a origem de papel que contém o tipo de papel para ajuste → carregue em [Iniciar impressão].
A página de teste é impressa.
10.

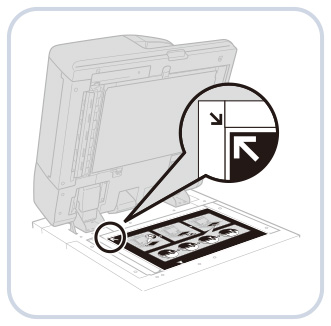

Coloque a folha de guia no vidro de exposição e alinhe a seta da folha com a seta na vidro de exposição.
11.

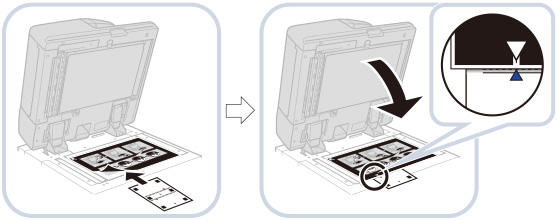

Alinhe a marca na página de teste para a primeira operação de leitura com a marca na folha de guia.
12.
Feche o alimentador → carregue em [Iniciar leitura].
NOTA
Abra e feche o alimentador com cuidado. Certifique-se de que a folha de guia fica alinhada quando fechar o alimentador.
13.
Vire a página de teste para baixo e alinhe a marca na página de teste para a segunda operação de leitura com a marca na folha de guia → carregue em [Iniciar leitura].
14.
Vire a página de teste ao contrário e alinhe a marca na página de teste para a terceira operação de leitura com a marca na folha de guia → carregue em [Iniciar leitura].
15.
Vire a página de teste para baixo e alinhe a marca na página de teste para a quarta operação de leitura com a marca na folha de guia → carregue em [Iniciar leitura].
16.
O ajuste está concluído.
Se tiver especificado a impressão de várias páginas de teste, repita os passos 9 a 13 para todas as páginas de teste impressas. Neste caso, o ajuste é concluído quando todas as páginas de teste forem lidas.
Certifique-se de que as páginas de teste são lidas pela ordem pela qual são impressas.
NOTA
Se necessitar de ajustar a posição da imagem com maior precisão depois de efetuar o ajuste com a folha de guia, selecione [Não utilizar scanner] e ajuste os itens de programação individuais.
