Настройка выравнивания по ведущему краю изображения

Если положение изображения на выводимой бумаге смещено назад и вперед от правильного положения в направлении подачи, можно выполнить коррекцию смещенного положения изображения, настроив поле на переднем краю бумаги.
ПРИМЕЧАНИЕ
Выполнить настройку можно также с помощью направляющего листа. (См. "Настройка положения изображения с помощью направляющего листа".)
1.
Нажмите клавишу .
2.
Нажмите клавиши [Предпочтения] → [Параметры бумаги] → [Параметры управл. типом бумаги].
3.
Выберите в списке тип бумаги, который требуется править, → нажмите клавишу [Детали/ Правка].
4.
Нажмите клавишу [Изменить] в пункте <Настройка положения изобр.>.
5.
Нажмите клавишу [Не использо- вать сканер].
В случае ввода разницы по сравнению с измеренной длиной тестовой страницы:
ПРИМЕЧАНИЕ
Для настройки положения изображения на длинных листах распечатайте тестовую страницу на длинном листе. Эффективность настройки можно увеличить по сравнению с тестовой страницей, распечатанной с помощью [Вывод тестовой страницы] в меню <Настройка положения изобр.>. (Тестовая страница для длинного листа доступна на веб-сайте интерактивных руководств.)
нажмите клавишу [Вывод тестовой страницы].
Введите количество экземпляров тестовой страницы, которые требуется получить, → нажмите клавишу [Далее].
ПРИМЕЧАНИЕ
Если положение изображения сильно различается, можно повысить точность коррекции, отпечатав несколько тестовых страниц и используя среднее значение измеренной длины.
Выберите источник бумаги, содержащий бумагу пользовательского типа, → нажмите клавишу [Пуск печати].
Выполняется печать тестовой страницы.
Вернитесь к экрану <Настройка позиции изображения> и измерьте длину «e» на лицевой и обратной сторонах отпечатанной тестовой страницы.

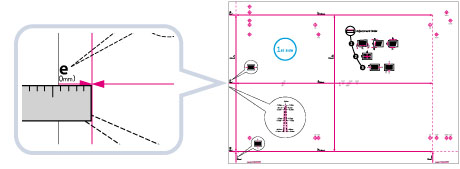

Стандартный формат

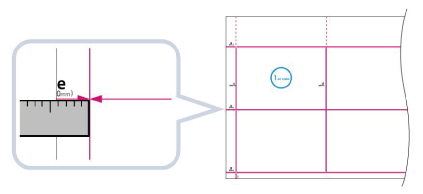

Длинный лист
Значение по умолчанию: «e» = 20,0 мм
Введите разницу в длине между измеренным значением «e» и значением по умолчанию (20 мм) для лицевой и обратной сторон.
Например, если измеренная длина «e» равна 21,0 мм, введите -1,0 мм в пункте <Выравн. пер.кр.(e)>.
Например, если измеренная длина «e» равна 19,0 мм, введите +1,0 мм в пункте <Выравн. пер.кр.(e)>.
Корректируется разница в 1,0 мм между измеренной длиной и значением по умолчанию.
нажмите клавишу [OK].
Если необходимо, снова распечатайте тестовую страницу и проверьте величину коррекции.
В случае коррекции положения с использованием каких-либо отпечатанных изображений:
проверьте положение изображения на выведенной бумаге.
* Направление подачи
Измерьте длину "e", т.е. расстояние от переднего края области печати до переднего края бумаги, и введите разницу по сравнению со значением по умолчанию (20 мм).
Например, если измеренная длина «e» равна 21,5 мм, введите -1,5 мм в пункте <Выравн. лев.кр. (i)>.
Например, если измеренная длина «e» равна 18,5 мм, введите +1,5 мм в пункте <Выравн. лев.кр. (i)>.
Корректируется разница в 1,5 мм между измеренной длиной и значением по умолчанию.
нажмите клавишу [OK].
Если необходимо, снова выполните печать на бумаге и проверьте величину коррекции.
6.
нажмите клавишу [OK].

ВАЖНО
Если снова открыть экран после его закрытия при помощи клавиши [OK], значения на экране возвращаются к "0". Однако полученное при настройке значение все еще действует в каждом поле суммы. Повторяя шаг, проверьте длину "e" на новой тестовой странице и введите новое значение.
ПРИМЕЧАНИЕ
Для восстановления накопленного значения нажмите клавишу [Восстановить исх. парам.].
Коррекцию положения изображения можно выполнить также, используя значения для приводочных меток, показанных ниже. Проверьте, совмещается ли центральная линия приводочной метки с краем тестовой страницы, и настройте положение изображения следующим образом:
Если центральная линия приводочной метки точно перекрывает край тестовой страницы, настраивать положение изображения не требуется.
Если центральная линия приводочной метки выходит за внешний край тестовой страницы (центральная линия приводочной метки НЕ печатается), проверьте, рядом с какой цифрой приводочной метки находится край тестовой страницы, и введите положительное значение.
Если центральная линия приводочной метки находится перед краем тестовой страницы, проверьте, рядом с какой цифрой приводочной метки находится край тестовой страницы, и введите отрицательное значение.
Центральная линия приводочной метки находится снаружи от края тестовой страницы
Центральная линия приводочной метки точно перекрывает край тестовой страницы
Центральная линия приводочной метки находится внутри от края тестовой страницы

Для настройки введите «+4»

Настроено правильно

Для настройки введите «-6»
6Y5L-0FK
