ペーパーフォールディング中綴じフィニッシャー・Aに用紙がつまった

作業の前にご確認ください
製本トレイに用紙が排紙されている場合は、すべて取り除いてください。
1
バッファパスユニットのカバーを開く
2
用紙がつまっているか確認する
用紙がつまっている場合は、矢印の方向にゆっくり引き抜きます。
3
バッファパスユニットのカバーを閉じる
以降は画面の指示に従って、中断していた操作や紙づまりの処理を続けてください。
4
フィニッシャー内に用紙がつまっているか確認する
フィニッシャーの前カバーを開く
トレイBの排紙トレイガイドを上げる

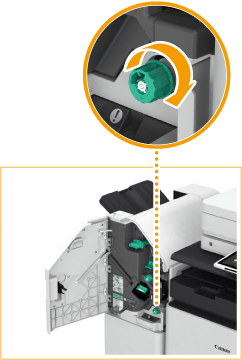

緑色のノブを回して、つまっている用紙をトレイB側へ送る

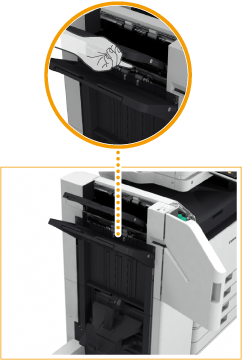

トレイBの排紙口に用紙が出てきたら、用紙を矢印の方向にゆっくり引き抜く
5
搬送部に用紙がつまっているか確認する
エスケープ搬送ガイド(  )を開く
用紙がつまっている場合は、矢印の方向にゆっくり引き抜きます。
第1フラッパー(  )を上に上げる
用紙がつまっている場合は、矢印の方向にゆっくり引き抜きます。

第1フラッパー(  )を元に戻す
エスケープ搬送ガイド(  )を下げる
6

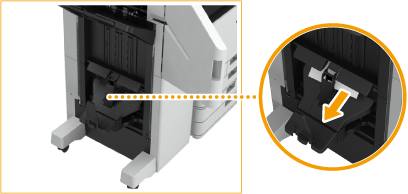

製本トレイの排紙口に用紙がつまっているか確認する
用紙がつまっている場合は、矢印の方向にゆっくり引き抜きます。
7
緑色のノブを10回程度回す
つまみを回さないと、中とじユニットを引き出すときに、つまっている用紙が破れることがあります。
8
中とじユニットを引き出す
9

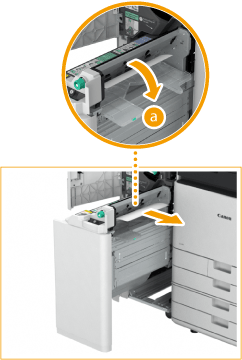

透明ガイド(  )を開いて、用紙がつまっているか確認する
用紙がつまっている場合は、矢印の方向にゆっくり引き抜きます。
10
透明ガイドを閉じる
11
左ガイドに用紙がつまっているか確認する
ガイドを開ける
用紙がつまっている場合は、矢印の方向にゆっくり引き抜く
ガイドを閉じる
12
中とじユニットを元に戻す
13
フィニッシャーの前カバーを閉じる
