Savienojuma izveide ar vadu LAN

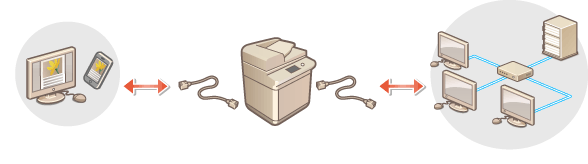

Savienojiet iekārtu ar datoru, izmantojot maršrutētāju un LAN kabeli.


Maršrutētājs un LAN kabelis nav iekļauts iekārtas komplektācijā, tādēļ sagatavojiet tos atsevišķi. Iekārta atbalsta 1000BASE-T/100BASE-TX/10BASE-T Ethernet. Lai izveidotu savienojumu, izmantojot 100BASE-TX/10BASE-T, izmantojiet 5. kategorijas vītā pāra kabeli. Lai izveidotu savienojumu, izmantojot 1000BASE-T, ieteicams izmantot uzlabotu 5. kategorijas vītā pāra kabeli. Ja tiek kopā izmantotas ierīces, kas atbalsta 1000BASE-T, 100BASE-TX un 10BASE-T, ir nepieciešama ierīce (piemēram, komutēšanas centrmezgls), kas atbalsta visus Ethernet tipus. Sīkāku informāciju jautājiet izplatītājam vai servisa pārstāvim.

Maršrutētājs un LAN kabelis nav iekļauts iekārtas komplektācijā, tādēļ sagatavojiet tos atsevišķi.

Iekārta atbalsta 1000BASE-T/100BASE-TX/10BASE-T Ethernet.

Lai izveidotu savienojumu, izmantojot 100BASE-TX/10BASE-T, izmantojiet 5. kategorijas vītā pāra kabeli. Lai izveidotu savienojumu, izmantojot 1000BASE-T, ieteicams izmantot uzlabotu 5. kategorijas vītā pāra kabeli.

Ja tiek kopā izmantotas ierīces, kas atbalsta 1000BASE-T, 100BASE-TX un 10BASE-T, ir nepieciešama ierīce (piemēram, komutēšanas centrmezgls), kas atbalsta visus Ethernet tipus. Sīkāku informāciju jautājiet izplatītājam vai servisa pārstāvim.

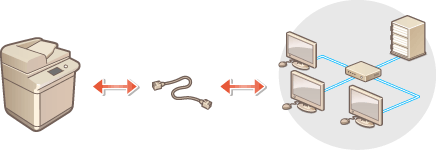

Savienojiet iekārtu ar maršrutētāju, izmantojot LAN kabeli.

Iebīdiet savienotāju, līdz tas ar klikšķi nofiksējas vietā.

Savienojuma izveide ar vadu LAN pakārtotajai līnijai

Ja izvēlnē <Atlasīt interfeisu> ir izvēlēta opcija <Kabeļu LAN + kabeļu LAN>, pievienojiet vadu LAN pakārtotajai līnijai. <Atlasīt interfeisu>

1	Iekārtas USB portam (galvenās ierīces tālākajā kreisajā pusē) pievienojiet USB-LAN adapteri. Daļas un to funkcijas Var pievienot tikai vienu USB-LAN adapteri. Informāciju par izmantojamajiem USB-LAN adapteriem jautājiet izplatītājam vai pakalpojumu sniedzējam.
