Удаление замятой бумаги в передней крышке устройства Multi-drawer Paper Deck-D (дополнительно)

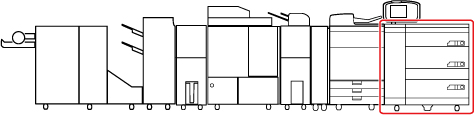

В этом разделе приводится описание процедуры устранения замятия бумаги, которое происходит в передней крышке модуля Multi-drawer Paper Deck-D. Расположение модуля Multi-drawer Paper Deck-D показано на следующей иллюстрации.
|

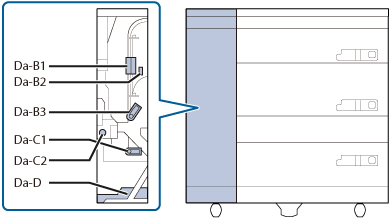

Иллюстрация ниже показывает, где произошло замятие бумаги. Следуйте ей для удаления замятой бумаги.  Da-D указывает положение для модуля Paper Deck Double Feeding Detection Kit-B, который приобретается отдельно для Multi-drawer Paper Deck-D. |
Для удаления замятой бумаги следуйте приведенной ниже процедуре, обращая внимание на место замятия бумаги и указания, которые появляются на сенсорном дисплее.
1.
Закройте открытую крышку.
Закрывая крышку, следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.
2.
Откройте переднюю крышку устройства Multi-drawer Paper Deck-D.
3.
Уберите бумагу из аварийного лотка.
* Этот шаг необходим только в том случае, если подсоединен модуль Paper Deck Double Feeding Detection Kit-B.
Если при открывании или закрывании передней крышки бумага остается в аварийном лотке, уведомление о наличии бумаги в аварийном лотке будет работать неправильно.
4.
Удалите всю замятую бумагу из направляющей (Da-B1).
 | Откройте направляющую (Da-B1). |
 | Удалите всю замятую бумагу.  |
5.
Удалите всю замятую бумагу из направляющей (Da-B2).
| Откройте направляющую (Da-B2). |
| Удалите всю замятую бумагу.  |
6.
Закройте направляющую (Da-B2).
Закрывая направляющую, следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.
7.
Закройте направляющую (Da-B1).
Закрывая направляющую, следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.
8.
Удалите всю замятую бумагу из направляющей (Da-B3).
| Откройте направляющую (Da-B3). |
| Удалите всю замятую бумагу. |
 | Закройте направляющую (Da-B3).  |
Закрывая направляющую, следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.
9.
Удалите всю замятую бумагу из направляющей (Da-C1).
| Откройте направляющую (Da-C1). |
| Поверните диск вывода бумаги (Da-C2). |
| Удалите всю замятую бумагу.  |
10.
Закройте направляющую (Da-C1).
Закрывая направляющую, следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.
11.
Закройте переднюю крышку Multi-drawer Paper Deck-D.
Закрывая крышку, следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.
См. раздел Замятие бумаги в стойке для бумаги и убедитесь, что бумага не застряла в стойке для бумаги.
12.
Следуйте указаниям на экране.
Экран с указаниями по устранению замятия бумаги отображается до тех пор, пока не будет удалена замятая бумага.
