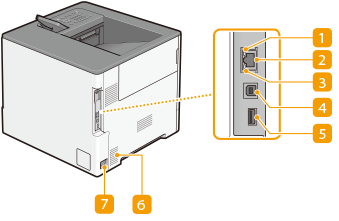

Parte trasera

Indicador ACT

El indicador ACT parpadea mientras se envían o se reciben datos.

Puerto LAN

Conecte un cable de red cuando conecte el equipo a un router de red inalámbrica, etc. Configuración del entorno de red

Indicador LNK

El indicador LNK parpadea en verde si el equipo está bien conectado a la red.

Puerto USB (para la conexión de un ordenador)

Conecte un cable USB cuando conecte el equipo y un ordenador.
El puerto USB (para la conexión de un ordenador) admite USB 2.0.

Puerto USB (para la conexión de dispositivos USB)

Podrá conectar al equipo dispositivos como pueden ser un lector de tarjetas IC o un disco duro externo.
El puerto USB (para la conexión de dispositivos USB) admite USB 2.0.

Ranura de ventilación

El aire del interior del equipo se ventila para refrigerar la parte interna del equipo. Tenga en cuenta que si coloca objetos delante de las ranuras de ventilación el aire no podrá entrar ni salir.

Enchufe

Conecte el cable de alimentación.
