Setarea rutării statice

Puteţi să setaţi rutarea statică astfel încât să se poată specifica manual ruta reţelei.

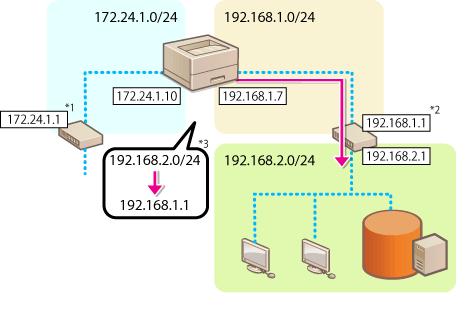

De exemplu, când se trimit date de la un aparat conectat la alte reţele prin intermediul unui router atât cu linie principală, cât şi cu linie secundară, datele pot fi trimise prin intermediul gateway-ului liniei secundare în loc de gateway-ul liniei principale, care se utilizează în mod normal.

*1 Gateway linie principală

*2 Gateway linie secundară

*3 Setări rutare statică


Când conexiunea se realizează la o altă reţea prin intermediul routerului, introduceţi în prealabil adresa gateway-ului la [IPv4 Settings]/[Sub Line Settings: Basic Settings]. Setarea unei adrese IPv4 Setarea adresei IPv4 a liniei secundare

Porniţi IU la distanţă. Pornirea instrumentului IU la distanţă

Faceţi clic pe [Settings/Registration] din pagina Portal. Ecranul IU la distanţă

Faceţi clic pe [Network Settings]

[Static Routing Settings].

Selectaţi [Use Static Routing].

Faceţi clic pe [Register] în linia informaţiilor despre rutarea statică, pentru înregistrare.

Opţiunea [Edit] sau [Delete] este afişată pentru liniile care au deja înregistrate informaţiile.

Introduceţi [Destination Address] şi [Gateway Address]

faceţi clic pe [OK]

[OK].

Apăsaţi fiecare buton şi introduceţi setarea necesară.


Ordinea de rutare este afişată la [Priority], pe ecranul de setări pentru rutarea statică. Puteţi să înregistraţi până la 16 dispozitive care pot fi conectate. Reuşita/nereuşita setărilor de rutare statică este afişată la [Routing Registration]. Când nereuşita este indicată la [Routing Registration], selectaţi setările de rutare statică ce nu au reuşit şi setaţi din nou adresa şi adresa gateway-ului.

Ordinea de rutare este afişată la [Priority], pe ecranul de setări pentru rutarea statică.

Puteţi să înregistraţi până la 16 dispozitive care pot fi conectate.

Reuşita/nereuşita setărilor de rutare statică este afişată la [Routing Registration].

Când nereuşita este indicată la [Routing Registration], selectaţi setările de rutare statică ce nu au reuşit şi setaţi din nou adresa şi adresa gateway-ului.
