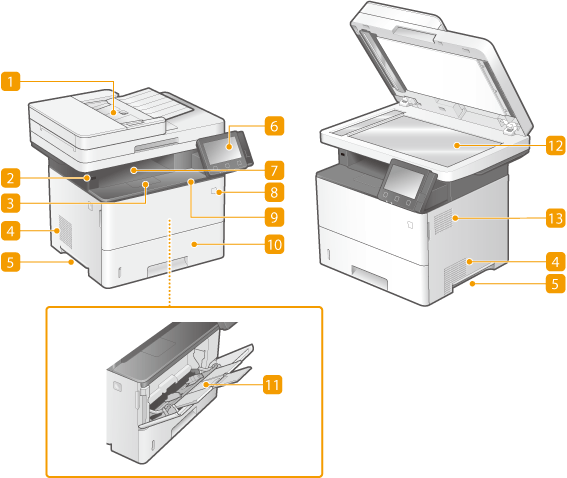

Přední strana

Podavač

Automaticky podává originály ke skenování do zařízení. Pokud jsou do podavače vloženy dva nebo více listů originálu, originály se skenují postupně bez přerušení. Podavač

Port USB (pro připojení zařízení USB)

Tento port používejte k připojení paměťového zařízení nebo klávesnice USB jiných výrobců. Po připojení paměťového zařízení USB můžete z paměťového zařízení tisknout data a také na něj ukládat naskenované originály.
Tisk z paměťového zařízení USB (Tisk z paměťového média)
Odesílání dat e-mailem/Ukládání dat do sdílené složky/na server FTP

Zarážka papíru

Otevřením zarážky papíru zabráníte vypadávání papíru mimo výstupní přihrádku.

Větrací otvory

Vzduch uvnitř zařízení musí mít možnost unikat ven z důvodu chlazení vnitřních části zařízení. Upozornění. Umístěním předmětů před ventilační otvory zamezíte ventilaci.

Rukojeti

Při přenášení držte zařízení za tyto rukojeti. Přemístění zařízení

Ovládací panel

Na ovládacím panelu se nacházejí tlačítka, jako je tlačítko Domů, tlačítko Stop, displej a indikátory stavu. Prostřednictvím ovládacího panelu lze provádět všechny operace a nastavení.
Ovládací panel
Základní obrazovky

Výstupní přihrádka

Do výstupní přihrádky se vysouvá potištěný papír.

Vypínač

Zapněte nebo vypněte napájení. Pokud chcete zařízení restartovat, vypněte zařízení, počkejte nejméně 10 sekund a poté zařízení znovu zapněte.

Přední kryt

Při výměně tonerových kazet nebo při vytahování papíru ze zařízení otevřete přední víko.
Postup výměny tonerové kazety
Vnitřní prostor

Zásuvka na papír

Do zásuvky na papír vkládejte typ papíru, který používáte nejčastěji. Vkládání papíru do zásuvky na papír

Víceúčelová přihrádka

Pokud potřebujete dočasně použít jiný typ papíru, než jaký je vložen do zásuvky na papír, použijte k vložení tohoto typu papíru víceúčelovou přihrádku. Vkládání papíru do víceúčelové přihrádky

Kopírovací deska

Skenujete-li knihy, originály se silným nebo tenkým papírem a jiné originály, které nelze skenovat s použitím podavače, uložte tyto originály na kopírovací desku. Vkládání originálů

Reproduktor

Vydává zvuky produkované zařízením, jako jsou tóny faxu nebo varovné tóny.
