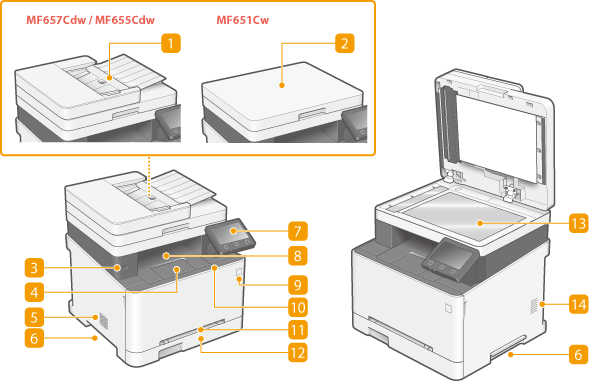

Framsidan

Matare

Matar automatiskt in originalen för skanning i enheten. När två eller fler originalark fylls på i mataren kan originalen skannas kontinuerligt. Matare

Glasskivans lock

Glasskivans lock håller fast original som placeras på glasskivan.

USB-port (för anslutning av USB-enheter)

Använd denna port för att ansluta ett USB-minne eller USB-tangentbord från tredje part. När du har anslutit ett USB-minne kan du skriva ut data från minnet eller spara skannade original i det.
Skriva ut från ett USB-minne (minnesenhetsutskrift)
Skicka data via e-post/spara data i en delad mapp eller på en FTP-server

Pappersstöd

Öppna pappersstödet när du vill förhindra att papper faller ut ur utmatningsfacket.

Högtalare

Avger ljud som skapas av enheten, till exempel fax- och varningssignaler.

Lyfthandtag

Håll i lyfthandtagen när du bär enheten. Flytta enheten

Kontrollpanel

Kontrollpanelen består av knappar, t.ex. Hem-knappen, Stopp-knappen, en skärm och statusindikatorer. Du kan utföra alla funktioner och ange inställningar via kontrollpanelen.
Kontrollpanel
Grundläggande skärmbilder

Utmatningsfack

Utskrivna papper matas ut till utmatningsfacket.

Strömbrytare

Slår på och av strömmen. Om du vill starta om enheten stänger du av den och väntar i minst 10 sekunder innan du slår på den igen.

Frontlucka

Öppna frontluckan när du ska byta tonerpatroner.
Så här byter du tonerpatron

Facket för manuell matning

Fyll på papper i facket för manuell matning om du tillfälligt vill använda en annan typ av papper än den som finns i papperslådan. Fylla på papper i facket för manuell matning

Papperslåda

Fyll på den typ av papper som du oftast använder i papperslådan. Fylla på papper i papperslådan

Glasskiva

När du vill skanna böcker, original med tjocka eller tunna papper eller andra original som inte kan skannas med hjälp av arkmataren ska du placera dem på originalglaset. Placera original

Ventilationsöppningar

Enhetens inre kyls ned genom att luft i enheten ventileras ut. Tänk på att inte placera något som kan stoppa ventilationen framför ventilerna.
