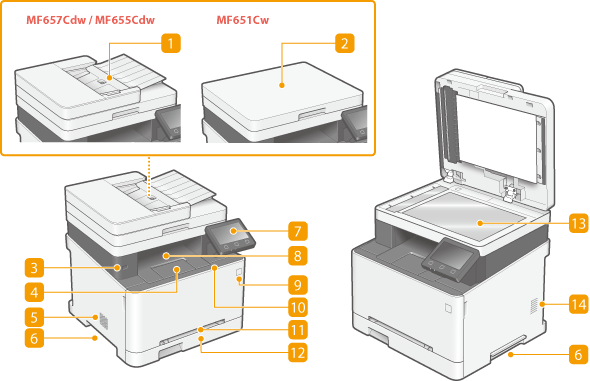

Sprednja stran

Podajalnik

Pri optičnem branju samodejno podaja izvirnike v napravo. Če sta v podajalnik naložena dva ali več listov izvirnika, je izvirnike mogoče optično brati neprekinjeno. Podajalnik

Pokrov kopirnega stekla

Pridržuje originale, položene na kopirno steklo.

Vrata USB (za priključitev naprave USB)

Na ta vrata priključite pomnilniško napravo USB ali tipkovnico USB drugega proizvajalca. Če priključite pomnilniško napravo USB, lahko natisnete podatke iz pomnilniške naprave ali shranite optično prebrane izvirnike v pomnilniško napravo.
Tiskanje iz pomnilniške naprave USB (Tiskanje s pomnilniškega medija)
Pošiljanje podatkov prek e-pošte/shranjevanje podatkov v mapo v skupni rabi v strežniku FTP

Zapora za papir

Zaporo za papir odprite, če želite preprečiti, da bi papir padel s podstavka za odlaganje.

Zvočnik

Oddaja zvoke, ki jih proizvaja naprava, na primer tone za faks in opozorilne tone.

Ročaji za dviganje

Ko tiskalnik prenašate, ga držite za ročaje. Premeščanje naprave

Operacijska plošča

Na operacijski plošči so tipke, kot je Domov, tipka Ustavi, zaslon in indikatorji stanja. Na operacijski plošči lahko izvajate vse postopke in konfigurirate nastavitve.
Operacijska plošča
Osnovni zasloni

Izhodni pladenj

Natisnjeni papir je odložen na izhodni pladenj.

Električno stikalo

Vklopi ali izklopi napravo. Napravo znova zaženete tako, da jo izklopite, počakate najmanj 10 sekund, nato pa jo znova vklopite.

Sprednji pokrov

Sprednji pokrov odprite pri zamenjavi kartuš s tonerjem.
Postopek zamenjave kartuše s tonerjem

Reža za ročno podajanje

Papir naložite v režo za ročno podajanje, če želite začasno uporabiti drugo vrsto papirja od tiste, ki je naložena v kaseti za papir. Nalaganje papirja v režo za ročno podajanje

Kaseta za papir

V kaseto za papir vložite papir tiste vrste, ki jo uporabljate najpogosteje. Nalaganje papirja v kaseto za papir

Steklena plošča

Pri optičnem branju knjig, težkih ali tankih izvirnikov in drugih izvirnikov, ki jih ni mogoče optično prebrati s podajalnikom, položite izvirnike na kopirno steklo. Polaganje originalov

Reže za prezračevanje

Zrak iz notranjosti naprave se odvaja iz naprave, da se notranjost naprave hladi. Če pred reže za prezračevanje postavite druge predmete, bo kroženje zraka ovirano.
