Connexion à un réseau local filaire

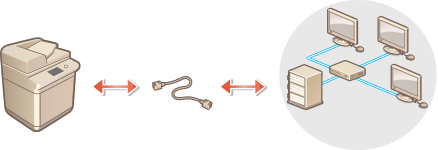

Connectez l'appareil à un "imagePRESS Server" au moyen d'un câble réseau.
|
Lors de la connexion du câble réseau, veillez à mettre le commutateur principal d'alimentation de l'appareil situé en haut du côté gauche de l'appareil, puis débranchez le cordon d'alimentation de la prise d'alimentation. (Mise hors tension de l'appareil) Sinon, cela peut provoquer une décharge électrique. |
 |
L'appareil n'est pas fourni avec un routeur et un câble réseau ; vous devez donc préparer ces équipements séparément. L'appareil est compatible avec l'Ethernet 1000BASE-T, 100BASE-TX et 10BASE-T. Pour faire une connexion en 100BASE-TX ou 10BASE-T, utilisez un câble en paire torsadée de catégorie 5. Si vous effectuez un raccordement en 1000BASE-T, il est recommandé d'utiliser un câble en paire torsadée de catégorie 5e amélioré. Si vous déployez conjointement des équipements prenant en charge 1000BASE-T, 100BASE-TX et 10BASE-T, vous devez disposer d'un dispositif (comme un concentrateur de commutation) compatible avec toutes les variantes d'Ethernet utilisées. Pour en savoir plus, contactez votre revendeur ou représentant de service. |
1

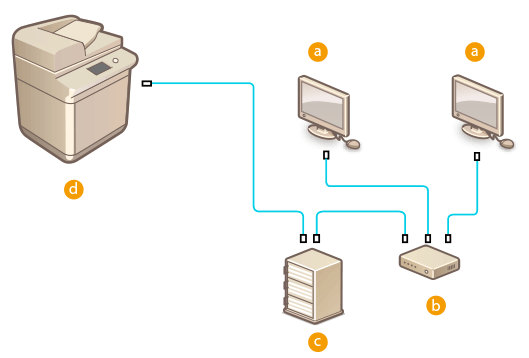

Connectez l'appareil à un "imagePRESS Server" au moyen d'un câble réseau.
Poussez le connecteur à fond ; vous devez entendre un déclic.
Ordinateur
Routeur ou concentrateur
imagePRESS Server
Cet appareil
