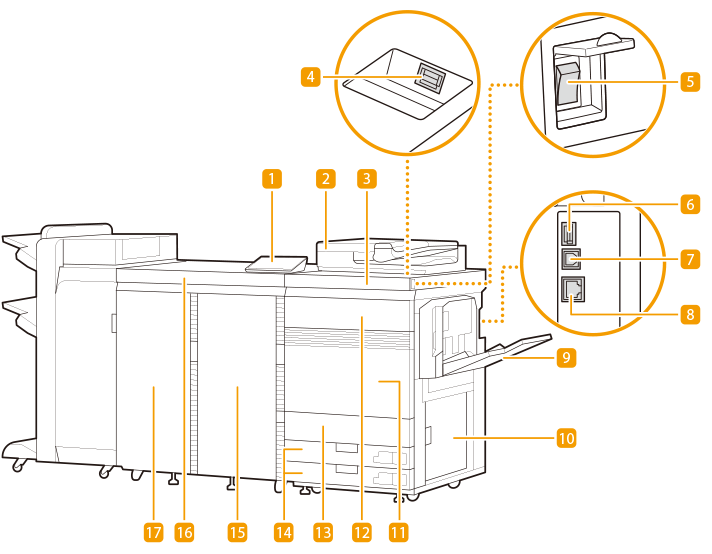

Vorderseite
Bedienfeld (optional)
Das Bedienfeld enthält die Statusanzeigen, das Sensordisplay usw. Sie können über das Bedienfeld alle Funktionen ausführen und Einstellungen vornehmen. Bedienfeld (optional)
Einzug (optional)
Führt dem Gerät automatisch Dokumente für das Scannen zu. Wenn zwei oder mehr Blätter in die Zufuhr eingelegt werden, können die Dokumente fortlaufend gescannt werden. Duplex Scanner + Originaleinzug D-ADF P
Druckmodul
USB-Anschluss (Frontseite des Geräts)
Sie können Geräte wie beispielsweise ein USB-Speichergerät am Gerät anschließen.
Sie können ein USB-Speichergerät mit einem FAT16- (bis zu 2 GB) oder FAT32-Dateisystem (bis zu 32 GB) verwenden.
Der USB-Anschluss (Frontseite des Geräts) unterstützt USB 2.0.
Hauptschalter
Drücken Sie den Netzschalter zum Ein- oder Ausschalten des Geräts.
USB-Anschluss (rechte Rückseite des Geräts)
Sie können Geräte wie beispielsweise eine externe Festplatte am Gerät anschließen. Sichern/Wiederherstellen von Daten
Der USB-Anschluss (rechte Rückseite des Geräts) unterstützt USB 3.0.
USB-Buchse
Schließen Sie hier ein USB-Kabel an, wenn Sie das Gerät mit einem Computer verbinden.
Die USB-Buchse unterstützt USB 2,0.
LAN-Anschluss
Schließen Sie hier ein LAN-Kabel an, wenn Sie das Gerät über Kabel mit einem LAN-Router o. Ä. verbinden. Einrichten der Netzwerkumgebung
Mehrzweckfach (optional)
Legen Sie das Papier in das Mehrzweckfach ein, wenn Sie vorübergehend einen anderen als den in die Papierkassette eingelegten Papiertyp verwenden möchten.
Untere rechte Abdeckung des Druckmoduls
Öffnen Sie diese Abdeckung zum Beheben von Papierstau im Geräteinneren. Papierstau in einer Papierzufuhr der Haupteinheit
Vordere Abdeckung des Druckmoduls
Öffnen Sie diese Abdeckung zum Beheben von Papierstau. Papierstau in der Haupteinheit
Tonerersatzabdeckung
Öffnen Sie diese Abdeckung zum Ersetzen der Tonerpatrone. Auswechseln der Tonerpatrone
Alttonerbehälterabdeckung
Öffnen Sie diese Abdeckung, um den Alttonerbehälter auszutauschen. Austauschen des Alttonercontainers
Papierkassette 1/Papierkassette 2
Legen Sie einen häufig verwendeten Papiertyp ein. Papierkassette
Vordere rechte Abdeckung der Fixierstation
Öffnen Sie diese Abdeckungen, um einen Papierstau zu beseitigen. Papierstau in der Haupteinheit
Der Bereich um die Oberseite der vorderen Abdeckung der Fixiereinheit kann noch einige Zeit heiß bleiben, nachdem das Geräts in den Schlafmodus geschaltet wurde oder nachdem der Abschaltvorgang begonnen hat. Dies ist keine Fehlfunktion, aber seien Sie bitte vorsichtig, wenn Sie diesen Bereich berühren.
Fixierstation
Vordere linke Abdeckung der Fixierstation
Öffnen Sie diese Abdeckungen, um einen Papierstau zu beseitigen. Papierstau in der Haupteinheit
|
Weitere Informationen zu der Konfiguration des am Gerät installierten optionalen Zubehörs finden Sie unter Optionen. |
