La hoja larga se atasca a través de la estación de fijación al motor de marcado (impresión a dos caras)
Compruebe la ubicación del atasco de papel en la pantalla y siga el procedimiento que se indica más abajo para sacar el papel.
Las posiciones de cada unidad y área, "palanca B", "guía F1", etc., en el procedimiento son como se muestra en la figura.
|
Retire el papel de la unidad de alimentación de papel no fijado con tóner (derecha) (B). El tóner en el papel podría esparcirse, provocando que el interior de la unidad principal se ensucie y la calidad de la imagen se vea afectada. |
1
Abra la tapa frontal de la estación de fijación en el orden de izquierda y derecha.
2
Prepárese para extraer la hoja larga de la guía de 2 caras.

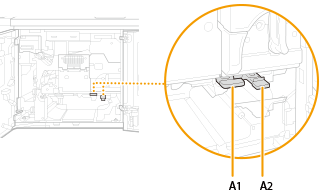

 | Abra la guía A1  .Según el movimiento, la guía A2  se abre y la guía de inversión baja.  Los LED de la guía A2 se encienden/parpadean. (delantero: encendido. trasero: parpadeo) Los LED no se apagan al retirar el papel atascado. Compruebe visualmente que no queda papel. Los LED se apagarán cuando la tapa frontal de la estación de fijación esté cerrada. |
 | Abra la guía F1.  |
3
En la guía de 2 caras, extraiga la hoja larga suavemente mientras la dobla.
 |
Hay una parte caliente alrededor de la unidad de fijación. Tenga cuidado de no tocar la guía al retirar el papel. |
Si aplica demasiada fuerza y extrae la hoja larga en la dirección equivocada, el papel puede romperse en el centro.
| Desde el lado izquierdo de la guía de 2 caras, extraiga suavemente la hoja larga en la dirección de la flecha mientras la dobla.  |
| Desde el lado izquierdo de la guía de 2 caras, extraiga suavemente la hoja larga en la dirección de la flecha mientras la dobla.  |
 | Al sacar el papel completamente, retírelo hacia usted. |
4
Compruebe si quedan o no restos de papel alrededor de la guía de 2 caras.
| Compruebe si las piezas de papel permanecen en la guía de 2 caras (izquierda) (F1). Si quedan trozos de papel, retírelos.  |
| Cierre la guía F1. |
| Compruebe si los restos de papel permanecen en la guía de 2 caras (derecha) (A1) y en la guía intermedia de 2 caras (A2). Si quedan trozos de papel, retírelos.  |
 | Cierre la guía A1 y luego la guía A2 en ese orden. |
5
Cierre la tapa delantera de la estación de fijación en el orden de derecha e izquierda.
6
Abra la tapa frontal de la estación principal.
7
Compruebe si hay o no restos de papel alrededor de la unidad de alimentación de papel no fijado con tóner.
| Incline la palanca C2 hacia la izquierda para liberar el bloqueo. |
| Sujetando la palanca C2, extraiga la unidad de alimentación de papel no fijado con tóner.  |
| Abra la guía C4. |
| Sujete abierta la guía C4 con la mano y compruebe si quedan restos de papel. Si quedan trozos de papel, retírelos.  Cuando suelta la guía C4, se cierra. |
 | Compruebe si quedan o no trozos de papel en la correa de alimentación (C5). Si quedan trozos de papel, retírelos.  |
 | Empuje suavemente la unidad de alimentación de papel no fijado con tóner hacia el equipo sujetando la palanca C2. Al empujar la unidad de alimentación de papel no fijado con tóner, la palanca C2 que sostiene puede moverse de forma que se salga, pero esto no es un fallo de funcionamiento. Empújela hasta el fondo y continúe con el siguiente paso. |
 | Gire la palanca C2 hacia la derecha para bloquear.  |
8
Cierre la tapa frontal de la estación principal.
Siga las instrucciones de la pantalla para reanudar la operación que se interrumpió o para seguir retirando atascos de papel.
