Long Sheet Tray-B (옵션)에 용지 걸림

화면에서 용지 걸림 위치를 확인하고 아래 절차에 따라 용지를 제거하십시오.


이 단원에서는 본체에 "Long Sheet Tray-B"가 부착된 경우를 설명합니다. "Long Sheet Tray-B"가 "Multi-drawer Paper Deck-E"에 부착되어 있는 경우, Multi-drawer Paper Deck-E에 옵션 급지 장치가 부착된 경우를 참조하십시오. 이 단원은 긴 시트가 걸렸을 때 제거하는 방법을 설명합니다. 보통 용지가 걸렸을 때 제거하는 방법은 "Stack Bypass-D"와 동일합니다. 화면의 장치란에 가 표시되거나 트레이에 용지 끝부분이 25mm 이상 남아 있지 않은 경우, 본체에서 긴 시트를 제거합니다.

이 단원에서는 본체에 "Long Sheet Tray-B"가 부착된 경우를 설명합니다. "Long Sheet Tray-B"가 "Multi-drawer Paper Deck-E"에 부착되어 있는 경우, Multi-drawer Paper Deck-E에 옵션 급지 장치가 부착된 경우를 참조하십시오.

이 단원은 긴 시트가 걸렸을 때 제거하는 방법을 설명합니다. 보통 용지가 걸렸을 때 제거하는 방법은 "Stack Bypass-D"와 동일합니다.

화면의 장치란에

가 표시되거나 트레이에 용지 끝부분이 25mm 이상 남아 있지 않은 경우, 본체에서 긴 시트를 제거합니다.

트레이 입구에 긴 시트 걸림

화면에 <수동 급지대 (모든 용지를 제거해 주십시오.)>가 표시되는 경우, 아래 절차에 따라 긴 시트를 제거하십시오.

트레이를 따라 걸려 있는 긴 시트를 부드럽게 당깁니다.

트레이와 함께 걸려 있는 긴 시트를 부드럽게 당깁니다.

화면에 <수동 급지대 (오픈 레버를 당겨주세요.)>, < C3 >, < C4 > 등이 표시되는 경우, 아래 절차에 따라 긴 시트를 제거하십시오.

절차에 나와 있는 "C2 레버", "C4 가이드" 등과 같은 각 장치 및 영역의 위치는 그림에 나와 있습니다.

트레이를 따라 걸려 있는 긴 시트를 부드럽게 당깁니다.

용지를 완전히 빼냈다 하더라도 다음 절차를 수행하여 확인합니다.

"Stack Bypass-D" 주변에 종이 조각이 남아 있는지 확인하십시오.

	"Stack Bypass-D"를 엽니다.
	트레이와 본체에 남은 종이 조각이 없는지 확인하십시오. 종이 조각이 남아 있는 경우, 제거하십시오.
	딸깍 소리가 날 때까지 본체의 "Stack Bypass-D"를 부드럽게 닫습니다.

본체(마킹 엔진)에 남은 종이 조각이 없는지 확인하십시오.

	C2 레버를 왼쪽으로 기울여 잠금을 해제합니다.
	C2 레버를 잡은 상태에서 토너-비고착성-용지 급지 장치를 당겨서 빼냅니다.

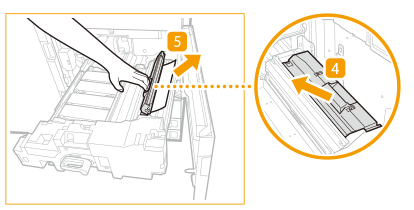

	C4 가이드를 엽니다.
	손으로 C4 가이드를 잡아 열고 남은 종이 조각이 있는지 확인하십시오. 종이 조각이 남아 있는 경우, 제거하십시오. C4 가이드를 해제하면 닫힙니다.
	급지 벨트(C5)에 종이 조각이 남아 있는지 확인하십시오. 종이 조각이 남아 있는 경우, 제거하십시오.
	C2 레버를 잡고 토너-비고착성-용지 급지 장치를 다시 기기로 부드럽게 밀어넣습니다. 토너-비고착성-용지 급지 장치를 밀어넣을 때, 잡고 있는 C2 레버가 움직여 튀어나올 수 있지만, 이는 고장이 아닙니다. 끝까지 밀어넣고 다음 단계를 진행하십시오.
	C2 레버를 오른쪽으로 돌려 잠급니다.

본체의 앞 커버를 닫습니다.

계속 화면의 안내에 따라 중단된 작업을 진행하거나 용지 걸림을 계속 제거하십시오.
