이미지 정렬 오류 보정

인쇄된 이미지가 기울었으면 용지의 좌측 가장자리에서 인쇄 영역까지의 길이인 'i'의 여백과 'j'의 끝을 나란히 맞추어 잘못 정렬된 이미지를 교정할 수도 있습니다.


가이드 시트나 테스트 페이지를 사용하여 조정할 수도 있습니다. 피더를 사용하여 스캔테스트 페이지를 이용한 이미지 위치 조정(피더를 사용하는 경우) 원고대를 사용하여 스캔가이드 시트를 이용한 이미지 위치 조정(원고대를 이용할 경우)

<화상위치 조정>에 대해 <변경>을 누르십시오.

<스캐너를 사용안함> 또는 <수동 조정>을 누릅니다.

이 절차는 옵션인 “Duplex Color Image Reader Unit-P” 및 “Sensing Unit-B”가 설치되지 않은 경우에는 필요하지 않습니다.

<상세설정>

<사행 보정>을 누릅니다.


긴 시트 상의 이미지 위치를 조정하려면 긴 시트용 테스트 페이지를 인쇄하십시오. <사행 보정>의 <테스트 페이지 출력>을 사용하면 인쇄된 테스트 페이지를 사용하는 것보다 효율적으로 조정할 수 있습니다. (긴 시트 테스트 페이지는 온라인 설명서 사이트에서 제공됩니다.)

<테스트 페이지 출력>을 누릅니다.

인쇄할 테스트 페이지 수를 입력하고 <다음화면>을 누릅니다.


이미지 위치가 매우 다를 경우 여러 장의 테스트 페이지를 인쇄하고 측정한 길이의 평균을 사용하여 교정의 정확도를 개선할 수도 있습니다.

사용자가 설정한 크기의 용지가 들어 있는 용지 공급원을 선택하고 <인쇄 시작>을 누릅니다.

테스트 페이지가 인쇄됩니다.

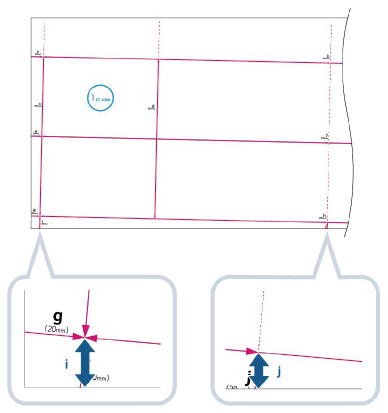

테스트 페이지 위의 'i'와 'j' 마크의 길이를 측정합니다.

'i' 마크가 좌측 앞 부분 가장자리에 인쇄되고 'j' 마크가 급지 방향의 좌측 뒷 부분에 인쇄됩니다.

표준 크기

긴 시트

예: 'i' = 21.0mm, 'j' = 20.5mm

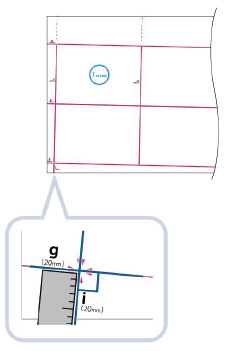

아래와 같이 'i'와 'j' 마크의 길이를 올바르게 측정합니다.

올바름

표준 크기

긴 시트

올바르지 않음
표준 크기 긴 시트

<사행 보정> 화면으로 돌아간 후 앞 부분과 뒷 부분에 대해 <i> 및 <j>의 측정 길이(긴 시트의 경우: <h>, <i> 및 <j>의 측정 길이)를 입력합니다.

다음의 두 숫자값과 "h = 360.0"(긴 시트의 경우: 용지의 뒤쪽 가장자리에 가장 가까운 [h]에 대해 "h = 360.0/450.0/550.0/650.0")을 사용하면 장치가 인쇄 영역과 용지가 평행을 이루도록 조정합니다.

<i>:	테스트 페이지 위의 'i' 마크 측정 길이를 입력합니다.
<j>:	테스트 페이지 위의 'j' 마크 측정 길이를 입력합니다.

예를 따라 'i'에 21.0을 입력하고 'j'에 20.5를 입력합니다.

'i'와 'j'의 차이(0.5mm)가 교정됩니다.

<확인>을 누릅니다.

테스트 페이지를 다시 인쇄하고 필요에 따라 이미지 위치를 확인합니다. 추가적인 조정이 필요하면 위의 단계를 반복합니다.

출력 용지에서 이미지 위치를 확인합니다.

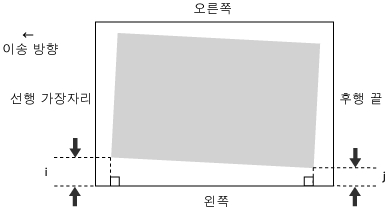

예: 'h' = 360.0mm, 'i' = 19.0mm, 'j' = 18.0mm

출력 용지의 다음 길이를 측정하여 측정 길이를 입력합니다.

다음의 세 숫자값을 사용하면서 장치가 인쇄 영역과 용지가 평행을 이룰 수도 있도록 조정합니다.

<h>:	인쇄된 영역에서 왼쪽의 측정 길이를 입력합니다.
<i>:	인쇄 영역의 왼쪽 선행 가장자리부터 용지의 왼쪽 가장자리 사이 측정 길이를 입력합니다.
<j>:	인쇄 영역의 왼쪽 후행 끝부터 용지의 왼쪽 가장자리 사이 측정 길이를 입력합니다.

예를 따라, <h>에 360.0을 입력하고, <i>에 19.0을 입력하며, <j>에 18.0을 입력합니다.

'i'와 'j'의 차이(1.0mm)가 교정됩니다.

<확인>을 누릅니다.

테스트 페이지를 다시 인쇄하고 필요에 따라 이미지 위치를 확인합니다. 추가적인 조정이 필요하면 위의 단계를 반복합니다.

<확인>

<확인>을 누릅니다.


누적된 값을 복원하려면 <초기화 설정>을 누릅니다.
