Zachycení papíru ve finišeru na brožury
|
|

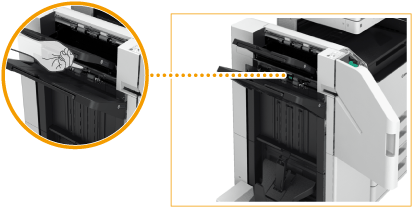

Co zkontrolovat před zahájenímJe-li v přihrádce na brožury vložený papír, nejprve jej vyjměte.
|
1
Zkontrolujte, zda se papír nezachytil ve finišeru.
|
Otevřete přední kryt finišeru.
|
|
Zvedněte opěru papíru výstupní přihrádky v hlavní přihrádce.
|
|
Otočte zelené kolečko a posuňte zachycený papír na stranu hlavní přihrádky.
|
|

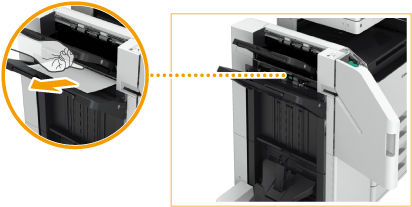

Pokud papír vystupuje z otvoru hlavní přihrádky, opatrně ho vytáhněte ve směru šipky.
|
2
Zkontrolujte, zda se papír nezachytil v dopravní jednotce.
|
|
Odklopte únikové vodítko podávání papíru (
 ).Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Zvedněte první žebro (
 ).Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Vraťte první žebro (
) do původní polohy. |
|
|
Vraťte únikové vodítko (
) do původní polohy. |
3

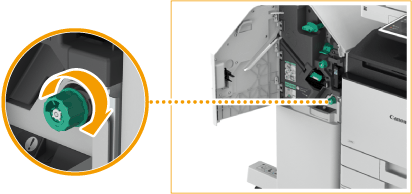

Asi desetkrát otočte zeleným kolečkem.
Pokud kolečkem neotočíte, při vytahování jednotky sedlové sešívačky se papír může roztrhat.
4
Vytáhněte jednotku sedlové sešívačky.
5
Zkontrolujte, zda se papír nezachytil v transparentním vodítku.
|
|

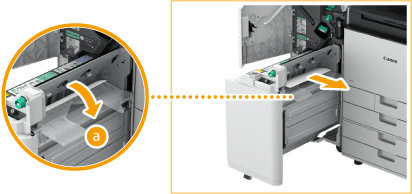

Odklopte transparentní vodítko (
).Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Vraťte transparentní vodítko do původní polohy.
|
6
Vraťte jednotku sedlové sešívačky do původní polohy.
7
Zavřete přední kryt finišeru.
8
Otevřete kryt vyrovnávací průchozí jednotky.
9
Zkontrolujte, zda nedošlo k zachycení papíru.
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
10
Zavřete kryt vyrovnávací průchozí jednotky.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
