Zachycení papíru v Paper Folding/Booklet Finisher-A
|
|
Co zkontrolovat před zahájenímJe-li v přihrádce na brožury vložený papír, nejprve jej vyjměte.
|
1

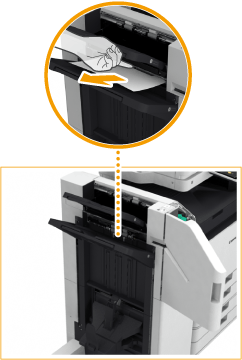

Otevřete kryt vyrovnávací průchozí jednotky.
2

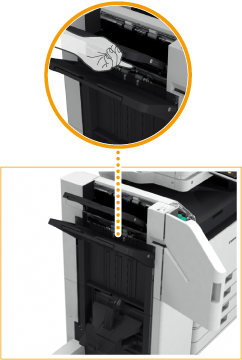

Zkontrolujte, zda nedošlo k zachycení papíru.
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
3
Zavřete kryt vyrovnávací průchozí jednotky.
4
Zkontrolujte, zda se papír nezachytil ve finišeru.
|
Otevřete přední kryt finišeru.
|
|
Zvedněte opěru papíru výstupní přihrádky v přihrádce B.
|
|
Otočte zelené kolečko a posuňte zachycený papír na stranu přihrádky B.
|
|
Pokud papír vystupuje z otvoru přihrádky B, opatrně ho vytáhněte ve směru šipky.
|
5
Zkontrolujte, zda se papír nezachytil v dopravní jednotce.
|
|

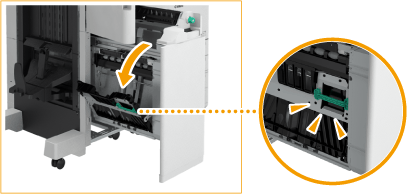

Odklopte únikové vodítko podávání papíru (
 ).Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Zvedněte první žebro (
 ).Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Vraťte první žebro (
) do původní polohy. |
|
|
Sklopte únikové vodítko podávání papíru (
). |
6

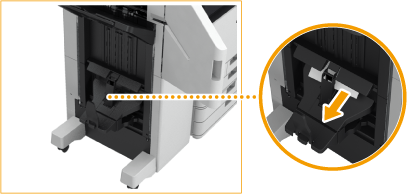

Zkontrolujte, zda se papír nezablokoval na výstupu zásobníku pro brožury.
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
7

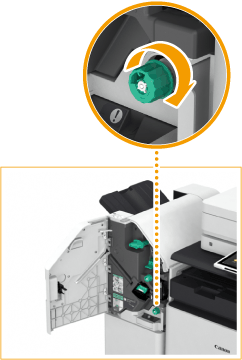

Asi desetkrát otočte zeleným kolečkem.
Pokud kolečkem neotočíte, při vytahování jednotky sedlové sešívačky se papír může roztrhat.
8

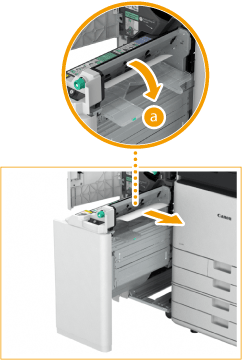

Vytáhněte jednotku sedlové sešívačky.
9
Otevřete transparentní vodítko () a zkontrolujte, zda nedošlo k zachycení papíru.
) a zkontrolujte, zda nedošlo k zachycení papíru.Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
10
Přiklopte transparentní vodítko.
11
Zkontrolujte, zda se papír nezachytil v levém vodítku.
|
|
Otevřete vodítko.
|
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Zavřete vodítko.
|
12
Vraťte jednotku sedlové sešívačky do původní polohy.
13
Zavřete přední kryt finišeru.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
