Papier blokuje się w Paper Folding/Booklet Finisher-A
|
|
Potwierdzenie przed rozpoczęciem pracyJeśli na tacy broszur znajduje się papier, należy go usunąć.
|
1
Otwórz pokrywę modułu bufora.
2
Sprawdź, czy papier jest zakleszczony.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
3
Zamknij pokrywę modułu bufora.
4
Sprawdź, czy papier zakleszczył się w module wykańczającym.
|
Otwórz przednią pokrywę modułu wykańczania.
|
|
Podnieś wspornik papieru tacy wyprowadzającej tacy B.
|
|
Obróć zielone pokrętło, aby podawać zablokowany papier do tacy B.
|
|
Jeśli papier wychodzi z otworu wyjściowego tacy B, delikatnie wyciągnij papier w kierunku wskazywanym przez strzałkę.
|
5
Sprawdź, czy papier zakleszczył się w module dostarczania.
|
|
Otwórz wylotową prowadnicę dostarczającą (
 ).Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Podnieś pierwszą klapę (
 ).Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Umieść pierwszą klapę (
) w pierwotnym położeniu. |
|
|
Opuść wylotową prowadnicę dostarczającą (
). |
6

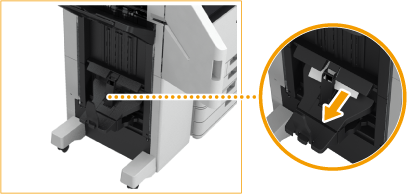

Sprawdź, czy papier zakleszczył się w wyjściu tacki na broszury.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
7

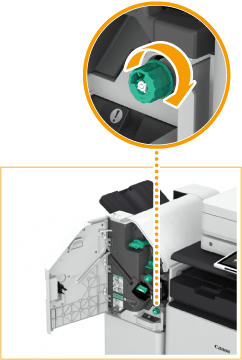

Obróć zielone pokrętło około 10 razy.
Jeśli pokrętło nie zostanie obrócone, zacięty papier może podrzeć się podczas wyciągania zespołu głowicy zszywającej.
8
Wysunąć moduł zszywania zeszytowego.
9

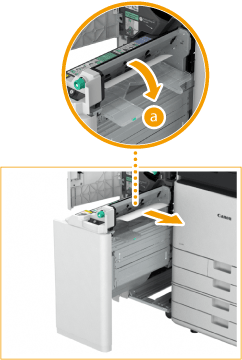

Otwórz przezroczystą prowadnicę () i sprawdź, czy nie ma tam zakleszczonego papieru.
) i sprawdź, czy nie ma tam zakleszczonego papieru.Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
10
Zamknij przezroczystą prowadnicę.
11
Sprawdź, czy papier zakleszczył się w lewej prowadnicy.
|
|
Otwórz prowadnicę.
|
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Zamknij prowadnicę.
|
12
Umieść zespół głowicy zszywającej w pierwotnym położeniu.
13
Zamknąć przednią pokrywę modułu wykańczania.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
