Замятие бумаги в Booklet Finisher-AB
|
|
Подтверждение подключенияЕсли в брошюрном лотке имеется бумага, удалите ее.
|
1
Откройте крышку буферного блока.
2
Проверьте наличие замятой бумаги.
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
3
Закройте крышку буферного блока.
4
Проверьте наличие замятой бумаги в финишере.
|
Откройте переднюю крышку финишера.
|
|
Поднимите держатель бумаги выводного лотка Лотка В.
|
|
Поверните зеленый рычаг для подачи замятой бумаги на сторону Лотка В.
|
|
Если бумага выходит из Лотка В, осторожно вытяните бумагу по направлению стрелки.
|
5

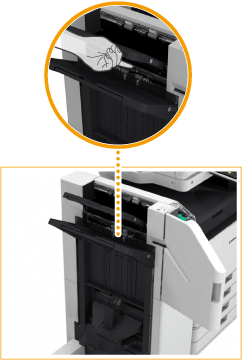

Проверьте наличие замятой бумаги в блоке вывода.
|
|
Откройте направляющую вывода (

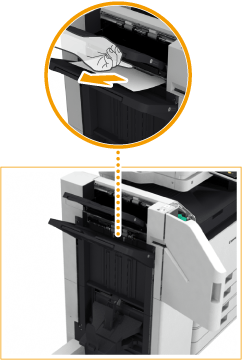

 ).Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
|
|
|
Поднимите первую заслонку (
 ).Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
|
|
|
Верните первую заслонку (
) в исходное положение. |
|
|
Опустите направляющую вывода (
). |
6

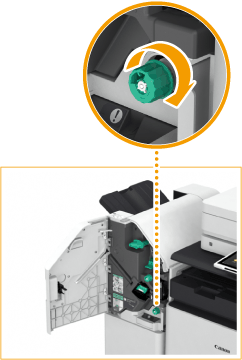

Поверните ручку около 10 раз.
Если вы не повернете ручку, замятая бумага может порваться при выдвигании блока центральной прошивки.
7

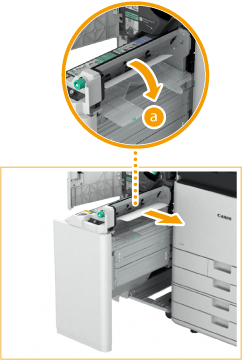

Выдвиньте блок центральной прошивки.
8
Откройте прозрачную направляющую () и проверьте наличие замятия бумаги.
) и проверьте наличие замятия бумаги.Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
9
Закройте прозрачную направляющую.
10
Верните блок центральной прошивки в исходное положение.
11
Закройте переднюю крышку финишера.
Следуя инструкциям на экране, возобновите прерванную операцию или продолжите устранение замятия бумаги.
