Utilizzando il Stack Bypass Alignment Tray-D è possibile ridurre l'inclinazione della carta (ad esempio, la carta viene alimentata in diagonale) che viene alimentata dal vassoio multiuso e impedire il disallineamento dell'immagine.
Se il POD Deck Lite-C è collegato, fare attenzione a non schiacciare le mani nello spazio tra il Stack Bypass Alignment Tray-D e il POD Deck Lite-C quando si rimuovono gli inceppamenti della carta.
Non è possibile estrarre il vassoio ausiliario del vassoio multiuso quando è collegato il Stack Bypass Alignment Tray-D.
Per informazioni sulla grammatura e sul formato della carta da utilizzare con il Stack Bypass Alignment Tray-D, vedere le voci relative al vassoio multiuso in "Carta disponibile"

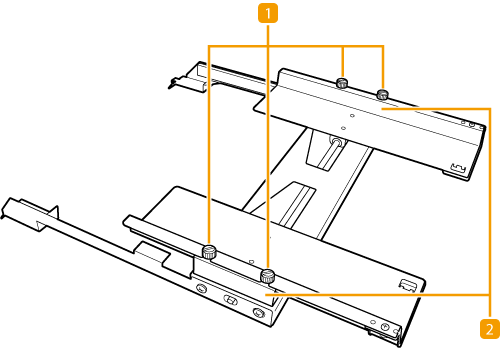

Viti di fissaggio
Stringere o allentare le viti per regolare le guide di allineamento della carta.
Guide di allineamento carta
Stabilizzare la posizione della carta caricata.
Caricamento della carta con il Stack Bypass Alignment Tray-D
Fissando la posizione delle guide di allineamento carta del Stack Bypass Alignment Tray-D in base al formato della carta, è possibile ridurre l'inclinazione della carta alimentata dal vassoio multiuso e ridurre, quindi, il disallineamento dell'immagine.
1
Estendere le guide della carta del vassoio multiuso verso l'esterno.
Verificare che la distanza tra le guide della carta sia leggermente superiore rispetto alla larghezza della carta.
2
Allentare le quattro viti di fissaggio delle guide di allineamento carta.
3
Estendere le guide di allineamento della carta verso l'esterno.
Verificare che la distanza tra le guide di allineamento sia leggermente superiore rispetto alla larghezza della carta.
4
Preparare la carta.
Smazzare la risma e batterla su una superficie piana per allinearne i bordi.
Smazzare bene tutti i quattro lati della risma.
Assicurarsi che la quantità d'aria tra uno e l'altro sia sufficiente.
In particolare, separare ciascun foglio completamente quando si utilizzano i lucidi.
5
Inserire completamente la carta nel vassoio multiuso.
Caricare la carta con il lato stampa rivolto verso l’alto.
Dopo aver inserito completamente la carta compare la schermata in cui specificare il formato e il tipo di carta.
Non superare la linea di limite carta quando si caricano i fogli
Accertarsi che la risma di carta non superi l'indicazione di carico limite (). Se si carica una quantità eccessiva di carta si potrebbero provocare inceppamenti.
6
Regolare la distanza tra le guide della carta del vassoio multiuso rispetto al formato della carta.
7
Regolare le guide di allineamento in base al formato della carta.
Non lasciare spazi tra la risma di carta e le guide.
8
Ripetere i passaggi 6 e 7 una o due volte, quindi allineare le guide della carta del vassoio multiuso e la guida di allineamento in base al formato della carta.
Per evitare che le immagini copiate risultino inclinate o disallineate, accertarsi che i bordi della risma di carta siano perfettamente allineati nei passaggi 6 e 7.
Se la guida di allineamento carta viene regolata più stretta rispetto al formato carta, l'alimentazione della carta potrebbe non essere eseguita correttamente.
9
Stringere le quattro viti di fissaggio delle guide di allineamento per stabilizzarle.
Stringere le quattro viti di fissaggio nella parte anteriore e posteriore.
10
Controllare il formato e il tipo di carta, quindi premere <OK>.
