Side Guide Plate Fixing Bracket-A

Jos kiinnität tämän osaan POD Deck Lite-C, paperinsyötön poikkeamaa voidaan hallita, jotta saavutetaan parempi tulostustarkkuus.

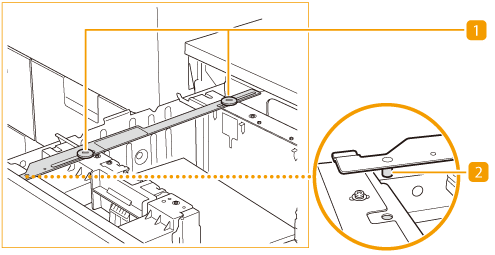

Kolikkoruuvit

Kiinnitä näiden ruuvien avulla Side Guide Plate Fixing Bracket-A lisälaitteeseen POD Deck Lite-C.

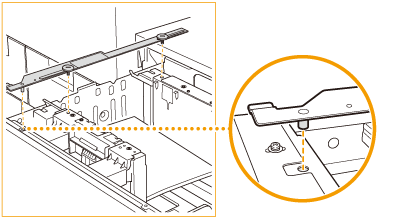

Kohdistusnasta

Kun kiinnität rekisteröintilevyn POD Deck Lite-C -yksikköön, työnnä tämä nasta sitä vastaavaan reikään.

Paperin lisääminen yksikköön POD Deck Lite-C osan Side Guide Plate Fixing Bracket-A avulla

Jotta osaa Side Guide Plate Fixing Bracket-A voidaan käyttää, tarvitaan POD Deck Lite-C. Katso osaa POD Deck Lite-C koskevat varotoimet ja käyttöohjeet kohdasta POD Deck Lite-C/Paper Deck Unit-E.
Kun vaihdat osan POD Deck Lite-C kanssa käytettävää paperikokoa, paperikoon tallennus on muutettava ja media-arkissa käytettävä paperikokotarra on vaihdettava. Lisätietoja on kohdassa Paperikoon vaihtaminen POD Deck Lite-C.
Voit käyttää lisälaitetta Side Guide Plate Fixing Bracket-A, kun lisäät A4R-kokoista tai suurempaa paperia.
1
Avaa paperisäiliö.
1
Paina avauspainiketta.
2
Avaa paperisäiliö.
Yksikön sisällä oleva nostin laskeutuu automaattisesti täyttöasentoon.
Käyttöolosuhteiden mukaan paperisäiliön avautuminen voi kestää jonkin aikaa avauspainikkeen painamisen jälkeen.
2

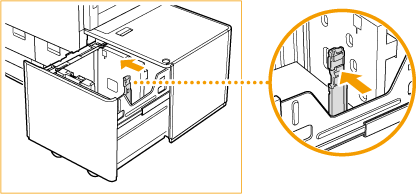

Pidä kiinni vivusta ja liu'uta takareunan tukilevyä, kunnes se ei osu asetettuun paperiin.
3
Poista kaikki jäljellä oleva paperi.
4
Paina paperisäiliön sulkemisen jälkeen avauspainiketta, jotta paperisäiliö avautuu uudelleen.
Paperisäiliön sulkeminen ja avaaminen palauttaa nostimen paperin lisäysasentoon.
5

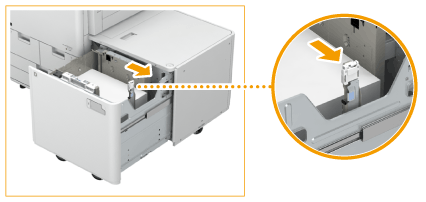

Purista vipua. Älä vapauta vipua, vaan siirrä ulompaa ja sisempää koonmuutoslevyä, kunnes ne eivät ota enää kiinni asetettavaan paperiin.
6
Lisää paperia.
1
Valmistele paperipino, jonka korkeus on noin 20 mm.
2
Aseta paperinippu vasten paperisäiliön vasenta seinää.
7
Liu'uta ulompaa koon muutoslevyä ja sisempää koon muutoslevyä ja kohdista ne haluamaasi paperikokoon.
Varmista koon muutoslevyjä siirtäessäsi, että paperipino koskettaa paperisäiliön vasenta seinää.

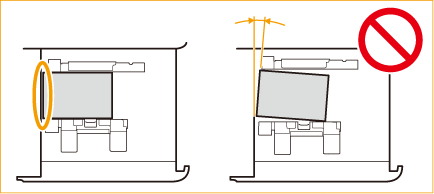

Aseta käsi paperin päälle ja tarkista, että paperi on tasaisesti. Jos paperipino ei ole täysin tasaisena, koon muutoslevyjen etäisyys on liian pieni. Säädä levyjen paikka uudelleen.
8
Aseta Side Guide Plate Fixing Bracket-A paperisäiliöön työntämällä kohdistusnasta sitä vastaavaan reikään.
9

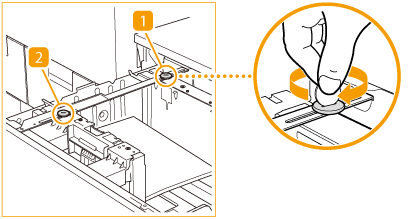

Asetu ulos vedettävän paperisäiliön vasemmalle puolelle ja pidä kiinni yhdestä koon muutoslevystä, jotta se ei pääse liikkumaan. Kiristä ensin vasemmalla () ja sitten oikealla puolella oleva kolikkoruuvi ().
Muista kiristää ensin vasemman puolen () kolikkoruuvi. Jos kiristät ensin oikean puolen () kolikkoruuvin ensin, koon muutoslevyt voivat mennä vinoon.
Muista kiristää kolikkoruuvit kunnolla. Jos kiristät ne vinoon tai löysästi, tulostustarkkuus heikkenee.
Tarkista kahden kolikkoruuvin kiristämisen jälkeen, että paperipino on kiinni paperisäiliön vasemmassa seinässä.
Entistä paremman tulostustarkkuuden saavuttaminen
1

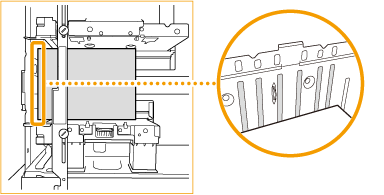

Tarkista, että paperipino on kiinni paperisäiliön vasemman seinän harjanteissa.
Tarkista, että se on kiinni vähintään kahdessa harjanteessa.
2
Tarkista, että paperipino on kiinni sisemmän ja ulomman koon muutoslevyn harjanteissa.
Tarkista, että se on kiinni vähintään yhdessä harjanteessa sekä sisemmässä että ulommassa koon muutoslevyssä.
3

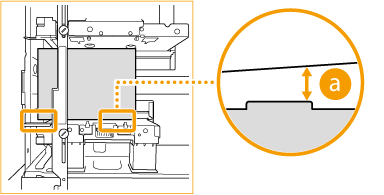

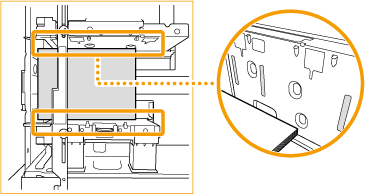

Jos paperipinon ja ulomman koon muutoslevyn harjanteen välissä on välys (kuvassa välys ()), tarkista, että se on kooltaan 0,1–0,5 mm (mikä vastaa noin yhdestä viiteen arkkia tavallista paperia (80 g/m²)).
Jos välys () on yli 0,5 mm, säädä uudelleen koon muutoslevyjen välistä etäisyyttä löysäämällä lähimpänä olevaa kolikkoruuvia. Kiristä sitten ruuvi uudelleen pitäen kiinni ulommasta koon muutoslevystä, jotta se ei pääse liikkumaan.
Jos välys () on alle 0,1 mm, säädä uudelleen koon muutoslevyjen välistä etäisyyttä löysäämällä lähimpänä olevaa kolikkoruuvia. Kiristä sitten ruuvi uudelleen pitäen kiinni ulommasta koon muutoslevystä, jotta se ei pääse liikkumaan.
Jos olet säätänyt uudelleen koon muutoslevyjen välisen etäisyyden, tarkista, onko paperipino nyt kiinni vähintään kahdessa paperisäiliön vasemman seinän harjanteessa.
10
Lisää kaikki jäljellä oleva paperi paperisäiliöön.
Varmista paperia lisätessäsi, että paperipinon paksuus ei ole yli 20 mm. Jos paperipinon paksuus on yli 20 mm, pinon reunat saattavat käpristyä tai rypistyä, mikä voi huonontaa tulostuslaatua.
Varmista, että lisätty paperipino on siististi aiemmin lisätyn pinon päällä.
11
Kohdista takareunan tukilevy lisätyn paperikoon mukaiseksi liu'uttamalla.
Jos takareunan tukilevy ei ole kohdistettu oikein, paperi saattaa juuttua, kuvan laatu saattaa huonontua tai kopiokoneyksikön sisäpuoli saattaa likaantua. Varmista, että paperia asettaessasi takareunan tukilevy on kohdistettu oikein paperikoon merkkeihin paperisäiliön yläosassa ja pohjassa.
12
Työnnä paperisäiliö varovasti takaisin laitteeseen, kunnes se lukittuu naksahtaen paikalleen.
Sisäpuolinen nostin nousee automaattisesti ja valmistaa paperisäiliön tulostukseen.
