Kuvan kohdistuksen korjaus

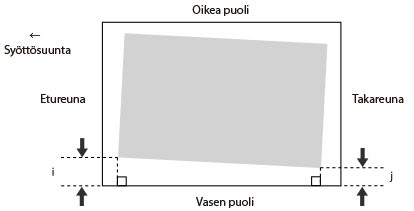

Jos tulostettu kuva on vinossa, voit ehkä korjata virheen tarkistamalla i:n reunukset, mikä tarkoittaa etäisyyttä paperin vasemmasta reunasta tulostusalueeseen, ja j:hin.


Voit tehdä säädön myös käyttämällä ohjearkkia. Kuvan paikan säätäminen ohjearkin avulla

Valitse <Muuta> kohdassa <Säädä kuvan paikka>.

Valitse <Älä käytä skanneria>.

Valitse <Aseta tiedot>

<Korjaa kuvan kohdistusvirhe>.

Jos haluat syöttää testisivun arvot, jotka olet mitannut manuaalisesti:

Valitse <Testituloste>.

Syötä tehtävien testisivujen määrä ja valitse <Seuraava>.


Jos kuvan paikka vaihtelee suuresti, korjauksen tarkkuus paranee tulostamalla useita testisivuja ja käyttämällä mitatun pituuden keskiarvoa.

Valitse paperilähde, joka sisältää muokatun paperikoon, ja valitse <Aloita tulostus>.

Testisivu tulostuu.

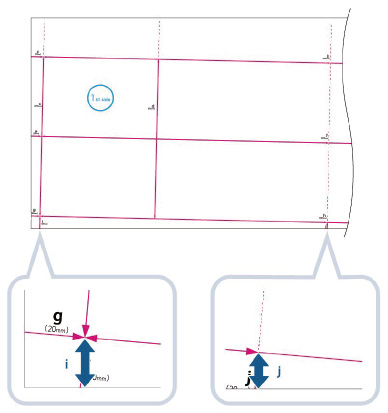

Mittaa i ja j -merkkien pituus testisivulla.

Merkki i tulostetaan vasempaan etureunaan ja merkki j tulostetaan vasempaan takareunaan syöttösuunnassa.

Vakiokoko	Pitkä arkki

Esimerkki: i = 21,0 mm, ja j = 20,5 mm

Mittaa i ja j -merkkien pituudet oikein, kuten alla.

Oikein	Väärin
Vakiokoko Pitkä arkki	Vakiokoko Pitkä arkki

Palaa <Korjaa kuvan kohdistusvirhe> -näyttöön ja syötä <i>:n ja <j>:n mitattu pituus (pitkälle arkille: <h>:n, <i>:n ja <j>:n mitattu pituus) etu- ja taustapuolelle.

Käytä seuraavia kahta numeroarvoa ja arvoa "h = 360,0"(pitkälle arkille: "h = 360,0/450,0/550,0/650,0" [h]:lle, joka on lähimpänä paperin loppupäätä), laite säätää niin, että tulostusalue ja paperi voivat olla samansuuntaisia.

<i>:	Syötä merkin i mitattu pituus testisivulla.
<j>:	Syötä merkin j mitattu pituus testisivulla.

Esimerkissä on syötettävä 21,0 kohtaan i ja 20,5 kohtaan j.

Ero i:n ja j:n välillä (0,5 mm) korjataan.

Valitse <OK>.

Tulosta uusi testisivu ja tarkista kuvan paikka tarvittaessa. Toista tarvittaessa ylläolevat vaiheet.

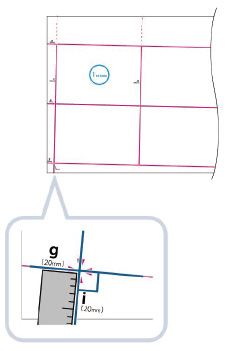

Jos korjaat paikkaa käyttämällä tulostettuja kuvia:

Tarkista kuvan paikka tulostetulla paperilla.

Esimerkki: h = 360,0 mm, i = 19,0 mm ja j = 18,0 mm

Mittaa seuraava pituus luovutetulta paperilta ja syötä mitattu arvo.

Laite säätää automaattisesti tulostusalueen ja paperin samansuuntaiseksi käyttämällä seuraavia kolmea numeroarvoa.

<h>:	Syötä tulostusalueen vasemman sivun pituus.
<i>:	Syötä mitattu pituus tulostusalueen vasemmasta etureunasta paperin vasempaan reunaan.
<j>:	Syötä mitattu pituus tulostusalueen vasemmasta takareunasta paperin vasempaan reunaan.

Esimerkin mukaan, syötä 360,0 kohtaan <h>, 19,0 kohtaan <i> ja 18,0 kohtaan <j>.

Ero i:n ja j:n välillä (1,0 mm) korjataan.

Valitse <OK>.

Tulosta uusi testisivu ja tarkista kuvan paikka tarvittaessa. Toista tarvittaessa ylläolevat vaiheet.

Valitse <OK>

<OK>.


Palauta kokonaisarvo valitsemalla <Palauta alkuasetukset>.
