Vinoneliökorjaus

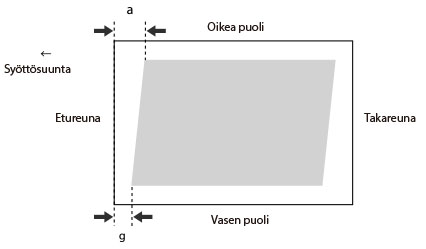

Tällä asetuksella voit korjata kuvan muotoa tasaamalla pituuden kohdasta a ja g paperin etureunaan kun kuva tulostuu kuin vinoneliö.
Voit tehdä säädön myös käyttämällä ohjearkkia. Kuvan paikan säätäminen ohjearkin avulla
1
Valitse <Muuta> kohdassa <Säädä kuvan paikka>.
2
Valitse <Älä käytä skanneria>.
3
Valitse <Aseta tiedot>  <Korjaa väärist. (suunnikas)>.
Jos haluat syöttää testisivun arvot, jotka olet mitannut manuaalisesti:
Valitse <Testituloste>.
Syötä tehtävien testisivujen määrä ja valitse <Seuraava>.
Jos kuvan paikka vaihtelee suuresti, korjauksen tarkkuus paranee tulostamalla useita testisivuja ja käyttämällä mitatun pituuden keskiarvoa.
Valitse paperilähde, joka sisältää muokatun paperikoon, ja valitse <Aloita tulostus>.
Testisivu tulostuu.

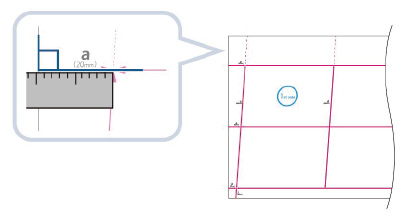

Mittaa g ja a -merkkien pituus testisivulla.
Merkki g tulostetaan vasempaan etureunaan ja merkki a tulostetaan oikeaan etureunaan syöttösuunnassa.
Vakiokoko
Pitkä arkki
Esimerkki: g = 20,5 mm ja a = 21,0 mm

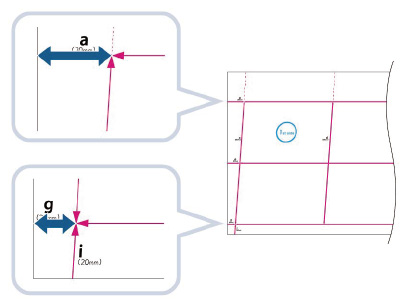

Mittaa g ja a -merkkien pituudet oikein, kuten alla.
Vakiokoko
Pitkä arkki
Palaa <Correct Distortion (Parallelogram)> -ikkunaan ja syötä mitattu pituus kohdista <g> ja <a> sekä etu- että taustapuolelta.
Laite korjaa tulostusalueen vääristymän säätämällä pituuden käyttämällä kahta seuraavaa numeroarvoa ja arvoa "c = 250.0".
<g>:
Syötä merkin g mitattu pituus testisivulla.
<a>:
Syötä merkin a mitattu pituus testisivulla.
Esimerkissä on syötettävä 20,5 kohtaan <g> ja 21,0 kohtaan <a>.
Ero g:n ja a:n välillä (0,5 mm) korjataan automaattisesti.
Valitse <OK>.
Tulosta uusi testisivu ja tarkista kuvan paikka tarvittaessa. Toista tarvittaessa ylläolevat vaiheet.
Jos korjaat paikkaa käyttämällä tulostettuja kuvia:
Tarkista kuvan paikka tulostetulla paperilla.
Esimerkki: c = 250,0 mm, g = 20,5 mm ja a = 21,0 mm
Mittaa seuraava pituus luovutetulta paperilta ja syötä mitattu arvo.
Laite korjaa tulostusalueen vääristymän säätämällä pituuden käyttämällä kolmea seuraavaa numeroarvoa.
<c>:
Syötä mitattu etäisyys tulostusalueen vasemman puolen etureunasta tulostusalueen oikean puolen etureunaan.
<g>:
Syötä mitattu pituus tulostusalueen vasemmasta etureunasta tulostetun paperin etureunaan.
<a>:
Syötä mitattu pituus tulostusalueen oikean sivun etureunasta tulostetun paperin etureunaan.
Esimerkin mukaan, syötä 250,0 kohtaan <c>, 20,5 kohtaan <g> ja 21,0 kohtaan <a>.
Ero g:n ja a:n välillä (0,5 mm) korjataan automaattisesti.
Valitse <OK>.
Tulosta uusi testisivu ja tarkista kuvan paikka tarvittaessa. Toista tarvittaessa ylläolevat vaiheet.
4
Valitse <OK>  <OK>.
Palauta kokonaisarvo valitsemalla <Palauta alkuasetukset>.
