Trapetsoidikorjaus

Tällä asetuksella voit korjata kuvan muotoa tasaamalla tulostusalueen vasemman ja oikean reunan pituuden kun kuva tulostuu kuin trapetsi.
Voit tehdä säädön myös käyttämällä ohjearkkia. Kuvan paikan säätäminen ohjearkin avulla
1
Valitse <Muuta> kohdassa <Säädä kuvan paikka>.
2
Valitse <Älä käytä skanneria>.
3
Valitse <Aseta tiedot>  <Korjaa väärist. (puolisuunn.)>.
Jos haluat syöttää testisivun arvot, jotka olet mitannut manuaalisesti:
Valitse <Testituloste>.
Syötä tehtävien testisivujen määrä ja valitse <Seuraava>.
Jos kuvan paikka vaihtelee suuresti, korjauksen tarkkuus paranee tulostamalla useita testisivuja ja käyttämällä mitatun pituuden keskiarvoa.
Valitse paperilähde, joka sisältää muokatun paperikoon, ja valitse <Aloita tulostus>.
Testisivu tulostuu.

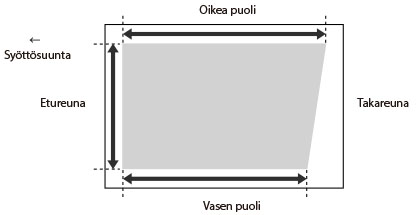

Mittaa b ja h -merkkien pituudet testisivulla.
Merkki b tulostetaan oikeaan reunaan ja merkki h tulostetaan vasempaan reunaan syöttösuunnassa.
Vakiokoko
Pitkä arkki
Esimerkki: b = 360,0 mm ja h = 355,5 mm
Palaa <Correct Distortion (Trapezoid)> -ikkunaan ja syötä mitattu pituus kohdista <b> ja <h> sekä etu- että taustapuolelta.
Laite korjaa tulostusalueen vääristymän säätämällä pituuden käyttämällä kahta seuraavaa numeroarvoa ja arvoa "c = 250.0".
<b>:
Syötä merkin b mitattu pituus testisivulla (pitkälle arkille: paperin loppupäätä lähimpänä olevan b-merkin mitattu pituus).
<h>:
Syötä merkin h mitattu pituus testisivulla (pitkälle arkille: paperin loppupäätä lähimpänä olevan h-merkin mitattu pituus).
Esimerkissä on syötettävä 360,0 kohtaan <b> ja 355,5 kohtaan <h>.
Ero b:n ja h:n välillä (0,5 mm) korjataan.
Valitse <OK>.
Tulosta uusi testisivu ja tarkista kuvan paikka tarvittaessa. Toista tarvittaessa ylläolevat vaiheet.
Jos korjaat paikkaa käyttämällä tulostettuja kuvia:
Tarkista kuvan paikka tulostetulla paperilla.
Esimerkki: c = 200,0 mm, b = 300,0 mm ja h = 299,5 mm
Mittaa seuraava pituus luovutetulta paperilta ja syötä mitattu arvo.
Käyttämällä seuraavia kolmea numeroarvoa laite suorittaa säädön siten, että vääristynyt tulostusalue saattaa korjaantua.
<c>:
Syötä mitattu etäisyys tulostusalueen vasemman puolen etureunasta tulostusalueen oikean puolen etureunaan.
<b>:
Syötä mitattu etäisyys tulostusalueen oikean puolen etureunasta tulostusalueen oikean puolen takareunaan.
<h>:
Syötä mitattu etäisyys tulostusalueen vasemman puolen etureunasta tulostusalueen vasemman puolen takareunaan.
Esimerkin mukaan, syötä 200,0 kohtaan <c>, 300,0 kohtaan <b> ja 299,5 kohtaan <h>.
Ero b:n ja h:n välillä (0,5 mm) korjataan.
Valitse <OK>.
Tulosta uusi testisivu ja tarkista kuvan paikka tarvittaessa. Toista tarvittaessa ylläolevat vaiheet.
4
Valitse <OK>  <OK>.
Palauta kokonaisarvo valitsemalla <Palauta alkuasetukset>.
