Long Sheet Tray-B

Deze lade ondersteunt lang papier met een lengte van 487,8 mm of meer in de invoerrichting.


Voor informatie over het beschikbare papier raadpleegt u "Beschikbaar papier".

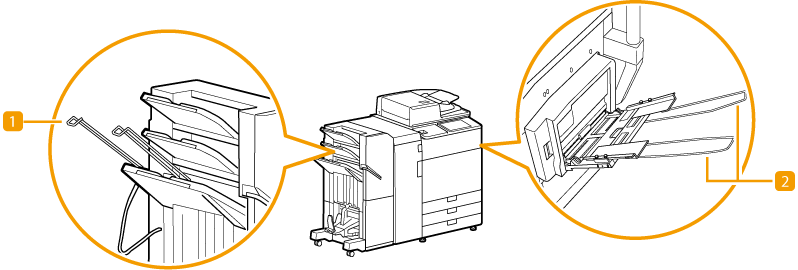

Uitbreidingsblad voor uitvoer

Deze lade is ontworpen om te worden bevestigd aan de afwerkeenheid. Bevestig het aan het bovenste blad (Blad A) van de Staple Finisher-AG of Booklet Finisher-AG.

Voor de Booklet Finisher-AC, bevestig deze op lade C.

Uitbreidingsblad

Dit blad is ontworpen om te worden bevestigd aan de papierinvoerzijde van de machine.

Papier laden in de Long Sheet Tray-B (optioneel)

Deze lade zorgt ervoor dat lang papier in de machine ingevoerd kan worden. Gebruik van deze lade vereist de Stack Bypass Alignment Tray-D.

Gebruik geen omgekruld papier. U voorkomt hiermee de kans op het vastlopen van papier of een afdrukfout. Voorzorgsmaatregelen betreffende krullen van papier

Zorg dat het juiste type papier is ingesteld. Wanneer u afdrukt op speciale papiertypen, zoals dik papier of transparanten, dient u het juiste papiertype in te stellen, vooral als u dik papier gebruikt. Als het type papier niet goed is ingesteld, kan dit een negatieve invloed hebben op de kwaliteit van de afbeelding. Bovendien kan de fixeereenheid vuil worden en onderhoudsreparatie vergen, of het papier kan vastlopen.

U kunt de functies voor afwerking zoals vouwen of nieten niet met deze lade gebruiken.

Controleer of het uitbreidingsblad juist is aangesloten. Papierstoringen kunnen optreden als het niet juist is aangesloten.

Sommige soorten dik papier kunnen, afhankelijk van het papiertype, papierstoringen veroorzaken als er verschillende vellen worden geplaatst in de Long Sheet Tray-B. In een dergelijke situatie past u de krulcorrectie naar de pluskant aan. (De mate van krullen moet worden ingesteld op 5 mm of minder.) Krulcorrectie voor elke papierlade


Voor meer informatie over het papier dat kan worden geplaatst, raadpleegt u "Beschikbaar papier".

Draai de vier schroeven van de papiergeleiders van de Stack Bypass Alignment Tray-D los.

Pas de positie van de papiergeleiders aan op het te gebruiken papierformaat.

	Pas de positie van de papiergeleiders aan.
	Pas de positie van de papiergeleiders van de multifunctionele lade aan.

Draai de vier schroeven vast.

Plaats het papier op de Long Sheet Tray-B.

Slechts één vel per keer kan worden ingesteld.

Controleer of de stapel papier in de lade plat is. Als de afstand tussen de papiergeleiders minder is dan de papierbreedte, krijgt het midden van het papier misschien een kleine verhoging. In dat geval is papierinvoer wellicht niet mogelijk.

Controleer het papierformaat en -type, en druk op <OK>.

Als u papier van een vrij formaat plaatst, of als het weergegeven formaat of type verschilt van het papier dat feitelijk is geplaatst, raadpleegt u Het papierformaat en -type voor de papiertafel opgeven.
