Long Sheet Tray-B
Este tabuleiro suporta papel longo com comprimento de 487,8 mm ou superior na direção de alimentação.
|
|
|
Para obter informações sobre o papel disponível, consulte "Papel disponível".
|

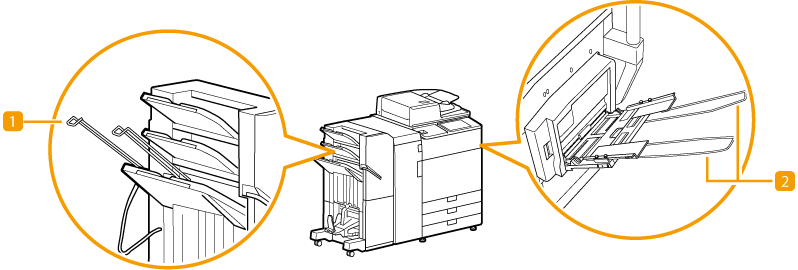

Extensão do tabuleiro de saída
Este tabuleiro foi concebido para ser instalado num finalizador. Instale-o no tabuleiro superior (Tabuleiro A) do Staple Finisher-AG ou Booklet Finisher-AG.
Para o Booklet Finisher-AC, instale-o no Tabuleiro C.
Extensão do tabuleiro de colocação
Este tabuleiro foi concebido para ser instalado no lado de entrada do papel da unidade principal.
Colocar Papel no Long Sheet Tray-B (Opcional)
Este tabuleiro permite a colocação de papel longo na máquina. A utilização deste tabuleiro requer o Stack Bypass Alignment Tray-D.
|
||||
|
Não utilize papel encaracolado. Caso contrário, o papel pode encravar ou podem ocorrer erros de impressão. Precauções relativas ao encaracolamento do papel
Especifique corretamente o tipo de papel. Quando imprimir em tipos de papel especiais, tais como papel grosso ou transparências, especifique corretamente o tipo de papel, especialmente se utilizar papel grosso. Se não o fizer, a sua escolha pode prejudicar a qualidade da imagem. Além disso, a unidade de fixação pode ficar suja e precisar de manutenção ou o papel pode encravar.
Neste tabuleiro, não é possível utilizar funções de finalização, tais como dobragem ou agrafamento.
Verifique se a extensão do tabuleiro de colocação está colocada corretamente. Se não estiver, o papel poderá encravar.
Alguns tipos de papel grosso, consoante o tipo de papel, poderão causar encravamentos de papel se forem colocadas várias folhas no Long Sheet Tray-B. Neste caso, ajuste o nível de correção do encaracolamento para o lado de mais. (A quantidade de encaracolamento deve ser programada para 5 mm ou menos.) Corrigir encaracolamento para cada gaveta para papel
|
|
|
|
Para obter informações sobre o papel que é possível colocar, consulte "Papel disponível".
|
1
Desaperte os quatro parafusos de fixação da guias de alinhamento do papel do Stack Bypass Alignment Tray-D.
2
Ajuste a posição das guias de papel para o formato de papel a colocar.
|
Ajuste a posição das guias de alinhamento do papel.
|
|
Ajuste a posição das guias de papel do tabuleiro multifunções.
|
3
Aperte os quatro parafusos de fixação.
4
Coloque o papel no Long Sheet Tray-B.
Apenas pode ser colocada uma folha de cada vez.
Verifique se a pilha de papel colocada fica plana. Se a distância entre as guias de alinhamento do papel for inferior à largura do papel, a área central do papel poderá ficar ligeiramente elevada. Neste caso, poderá não ser possível a alimentação do papel.
5
Verifique o formato e o tipo de papel e carregue em <OK>.
Se colocar papel de formato livre, ou se o formato ou tipo apresentado diferir do papel que está de facto colocado, consulte Especificar o formato e o tipo de papel no tabuleiro multifunções.
