Корректировка искажения (трапеция)

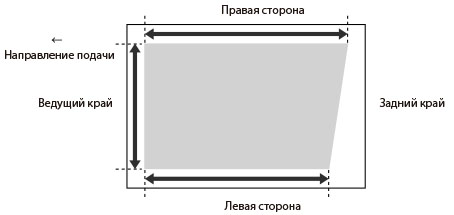

Этот параметр позволяет корректировать форму изображения путем уравнивания длины правой и левой сторон области печати, если изображение печатается в виде трапеции.


Выполнить настройку можно также с помощью направляющего листа. Настройка положения изображения с помощью направляющего листа

Нажмите кнопку <Изменить> для параметра <Настройка позиции изобр.>.

Нажмите <Не использовать сканер>.

Нажмите <Задать детали>

<Корр. искажен. (Трапеция)>.

Если требуется ввести значения, измеренные вручную для тестовой страницы:

Нажмите <Вывод тестовой страницы>.

Введите количество экземпляров тестовой страницы, которые требуется получить, и нажмите <Далее>.


Если положение изображения сильно различается, можно повысить точность коррекции, отпечатав несколько тестовых страниц и используя среднее значение измеренной длины.

Выберите источник бумаги, содержащий бумагу пользовательского формата, и нажмите <Пуск печати>.

Выполняется печать тестовой страницы.

Вручную измерьте длину меток «b» и «h» на тестовой странице.

Метка «b» печатается на правой стороне, а метка «h» печатается на левой стороне в направлении подачи.

Стандартный формат	Длинный лист

Пример. "b» = 360,0 мм и «h» = 355,5 мм

Вернитесь к экрану <Correct Distortion (Trapezoid)>, введите измеренную длину <b> и <h> для лицевой и обратной сторон.

На основании следующих двух числовых значений и «c = 250,0» устройство выполняет настройку длины для коррекции искажения в области печати.

<b>:	Введите измеренную длину метки b на тестовой странице (для длинного листа измеренная длина метки b, ближайшей к задней кромке бумаги).
<h>:	Введите измеренную длину метки h на тестовой странице (для длинного листа измеренная длина метки h, ближайшей к задней кромке бумаги).

Следуя примеру, введите 360,0 для <b> и 355,5 для <h>.

Выполняется коррекция разницы между «b» и «h» (0,5 мм).

Нажмите <OK>.

По мере необходимости заново отпечатайте тестовую страницу и проверьте положение изображения. Если требуется выполнить дальнейшие настройки, повторите шаги, приведенные выше.

В случае коррекции положения с использованием каких-либо отпечатанных изображений:

проверьте положение изображения на выведенной бумаге.

Пример. "c» = 200,0 мм, «b» = 300,0 мм и «h» = 299,5 мм

Измерьте следующую длину на выведенной бумаге и введите измеренную длину.

На основании следующих трех числовых значений устройство выполняет настройку таким образом, чтобы искаженная область печати может быть скорректирована.

<c>:	введите измеренное расстояние от левой стороны ведущего края области печати до правой стороны ведущего края области печати.
<b>:	введите измеренное расстояние от правой стороны ведущего края области печати до правой стороны заднего края области печати.
<h>:	введите измеренное расстояние от левой стороны ведущего края области печати до левой стороны заднего края области печати.

Следуя примеру, введите 200,0 для <c>, 300,0 для <b> и 299,5 для <h>.

Выполняется коррекция разницы между «b» и «h» (0,5 мм).

Нажмите <OK>.

Нажмите <OK>

<OK>.


Для восстановления накопленного значения нажмите клавишу <Восстановить исходн. парам.>.
