加长纸手送托盘-B

AFF3-03H

该托盘支持在进纸方向上长度不小于487.8 mm的纸张。


有关可用纸张的信息，请参阅“可用纸张”。

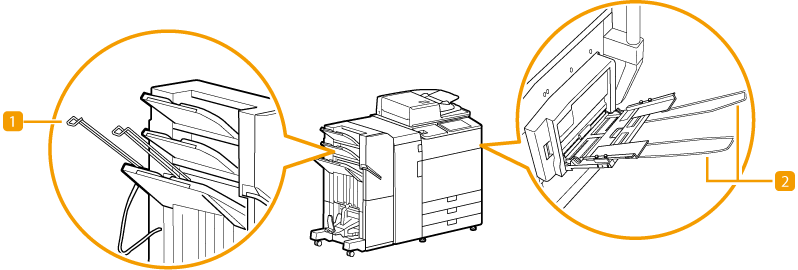

该托盘设计为安装在分页装订处理器上。将其安装到分页装订处理器-AG或鞍式分页装订处理器-AG的上托盘中。

对于鞍式分页装订处理器-AC，将其安装到托盘C中。

该托盘设计为安装在主机的进纸口侧。

将纸张添加到加长纸手送托盘-B（可选）

该托盘支持将长纸送入本机。需要旁路堆栈托盘-D才能使用此托盘。

请勿使用卷曲的纸张。否则可能会导致卡纸或打印错误。有关纸张卷曲的注意事项

务必正确设置纸张类型。在重磅纸或透明纸等特殊类型的纸张上打印时，务必正确设置纸张类型（特别是在使用重磅纸时）。如未正确设置纸张类型，可能会影响图像质量。此外，定影组件可能会变脏而需要维修，或者可能发生卡纸。

该托盘无法使用折叠或装订等印后处理功能。

检查扩展供纸托盘是否正确安装。如未正确安装，可能会发生卡纸。

根据纸张类型，如果将多张纸添加到加长纸手送托盘-B，某些厚纸可能会导致卡纸。在这种情况下，将卷曲校正级别调整到加号侧。（卷曲程度应设置为5 mm或更少。）各纸盒的卷曲校正


关于可以添加的纸张的信息，请参阅“可用纸张”。

拧松旁路堆栈托盘-D纸张对齐导板的四个固定螺丝。

将纸张导板的位置调整为所添加的纸张尺寸。

	调整纸张对齐导板的位置。
	调整多功能托盘纸张导板的位置。

拧紧四个固定螺丝。

将纸张添加到加长纸手送托盘-B中。

一次只能放一张纸。

检查所添加的纸叠是否放平。如果纸张对齐导板之间的距离小于纸张宽度，纸张中央区域就会出现一点隆起。在这种情况下，可能无法进纸。

检查纸张尺寸和纸张类型，然后按<确定>。

如果添加任意尺寸的纸张，或者如果显示的尺寸或类型与添加的实际纸张不同，请参阅指定多功能托盘中的纸张尺寸和类型。
