分页装订处理器-AG/鞍式分页装订处理器-AG/缓冲区组件-M/打孔组件-BT/裁边器-G

AFF3-038
安装“分页装订处理器-AG”或“鞍式分页装订处理器-AG”可以使用下列分页装订处理功能。
分套
打印输出件按文档页序分套。
　
分组
同一页原稿的所有打印输出件分为一组。
　
偏移
每组打印输出件以交替层移动。
　
装订+分套
打印输出件按文档页序分套并进行装订(角订/双订)。可以使用鞍式分页装订处理器-AG折叠和装订打印输出件。
　
装订+分组
同一页原稿的所有打印输出件分为一组并进行装订(角订/双订)。
　
鞍式折叠(仅鞍式分页装订处理器-AG)
打印输出件折叠为原尺寸的一半。
提示
如果将“打孔组件-BT”安装到“分页装订处理器-AG”或“鞍式分页装订处理器-AG”中，可以在打印输出件上打孔。
如果将“裁边器-G”安装到“鞍式分页装订处理器-AG”中，则可以裁切装订好的输出纸张，以对齐纸张边缘。如需详细信息，请参阅“裁边器-G”用户手册。

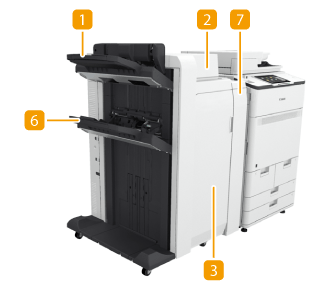

外视图


鞍式分页装订处理器-AG
分页装订处理器-AG

输出托盘A

打印件输出至此托盘。可以通过配置<输出托盘设置>指定使用此托盘的功能。<输出托盘设置>

顶盖板

打开可以取出卡纸。

前盖板

打开可以清除卡纸、清除装订组件和鞍式装订处理器中的卡针或更换装订针盒。如果安装了“打孔组件-BT”，打开可以清除打孔废屑。

书册托盘（仅鞍式分页装订处理器-AG）

鞍式装订的打印输出件输出至此托盘。

辅助书册托盘（仅限鞍式分页装订处理器-AG）

调整以适应要在书册托盘上输出纸张。

输出托盘B

打印件输出至此托盘。可以通过配置<输出托盘设置>指定使用此托盘的功能。<输出托盘设置>

前盖板(缓冲区组件-M)

清除卡纸时打开此盖板。
输出托盘A和输出托盘B通过两个对齐导板与输出纸张对齐。可以调整这些导板的位置。有关详细信息，请参阅<调整动作> <分页装订处理器托盘A对齐调整>/<分页装订处理器托盘B对齐调整>。
如果已将加长纸手送托盘-B安装到多功能托盘中，请将扩展输出托盘安装到输出托盘A中。

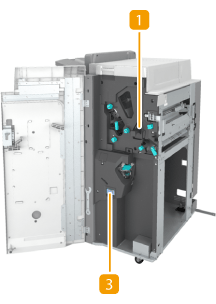

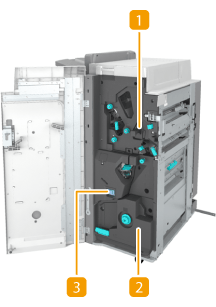

内视图


鞍式分页装订处理器-AG
分页装订处理器-AG

打孔废屑托盘(打孔组件-BT)

拉出可以清除打孔废屑。 清空打孔废屑(分页装订处理器-AG/鞍式分页装订处理器-AG)

鞍式装订处理器（仅限于鞍式分页装订处理器-AG）

拉出可以清除卡纸、清除鞍式装订处理器中的卡针或更换装订针盒。

废装订针托盘

拉出可以清除废装订针。 清除废装订针(分页装订处理器-AG/鞍式分页装订处理器-AG)
选择装订针位置
打孔
有关“装订针”、“鞍式装订”、“打孔”和“鞍式折叠”可以使用的纸张尺寸的信息，请参阅分页装订处理器-AG/鞍式分页装订处理器-AG。
要更换装订组件或鞍式装订处理器的装订针盒，请参阅添加装订针（可选）。
有关如何清除卡纸或卡针的信息，请参阅清除卡纸和清除卡针（可选）。
根据纸张类型，可装订纸张的最大数量也许不可能实现。这种情况下，可以更改纸张类型或减少需要装订的纸张张数。
分套和分组
如果选择<偏移>与分套或分组功能组合使用，每组打印输出都会移动。
随着输出纸叠的堆积，输出托盘会逐渐下移。输出托盘达到堆放极限后，后面的打印件被自动输出到下一个可用托盘。所有可用托盘都达到堆放极限后，打印将停止。从托盘中取出所有输出纸张以恢复打印。
装订器
使用“装订”模式时，请勿在执行作业期间从输出托盘取出纸叠。作业完成后请取出纸叠。
如果出现<添加装订针到装订组件。>信息，则表示几乎所有装订针均已被使用。要继续操作，请更换装订针盒。
如果托盘达到位置最下限，打印将暂停。从托盘中取出所有输出纸张以恢复打印。
鞍式装订
折叠准确度可能会根据纸张类型和数量而有所差异。
