使用導板調整影像位置

如果正面和反面的影像彼此未對齊，您可以透過使用導板掃描測試頁來調整影像的對齊。
無法使用導板調整長型紙張上的影像位置。
調整前清潔原稿台玻璃和送稿機底部。清潔原稿台玻璃/清潔送稿機
使用下列條件列印導板。如果未正確列印導板，則可能無法獲得準確的調整結果。
紙張尺寸：A3 或 11" x 17"
表面光潔度：非覆膜紙、單面覆膜紙或雙面覆膜紙
類型：無 (正常)
單位重量：可進行雙面列印且重量為 80 g/m2 或更重的紙張 (建議使用 200 g/m2 或更重的紙張)
如果測試頁的邊緣剪錯或折疊，或影像未正確列印在測試頁上，則可能會在掃描過程中顯示訊息 <請將測試頁正確放置在原稿台玻璃上。。
某些類型的紙張 (例如表面粗糙的紋理紙或彩色紙) 可能無法正確執行調整。如果在選擇 <使用掃描器> 時調整不正確，請選擇 <不使用掃描器>。
1
按 <調整影像位置> 的<變更>。
2
按 <輸出定位紙頁>。
3
選擇包含要使用的紙張的紙張來源，然後按下 <開始列印>。

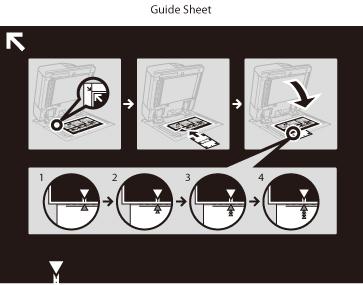

隨即列印導板。
4
按 <使用掃描器>。
5
輸入要建立的測試頁數量，然後按下 <下一步>。
輸出測試頁的頁數愈大，調整愈準確。
如果指定多個輸出測試頁，務必按照輸出順序掃描所有測試頁。如果變更順序或未連續執行掃描過程，則可能無法正確調整。
6
選擇包含要調整的紙張類型的紙張來源，然後按下 <開始列印>。

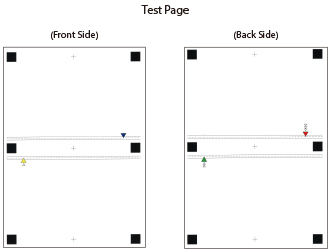

測試頁隨即列印。
7

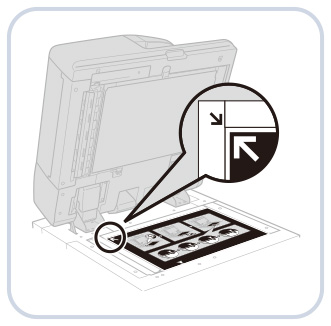

將導板放在原稿台玻璃上，並將導板的箭頭與原稿台玻璃上的箭頭對齊。
8

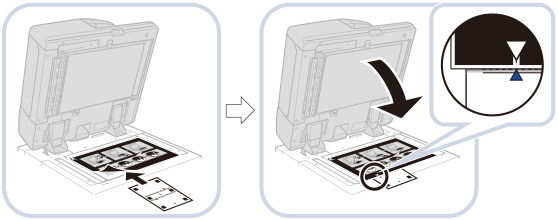

將第一次掃描操作的測試頁上的記號 (藍色) 與導板上的記號對齊。
9
關閉送稿機，然後按下 <開始掃描>。
輕輕開啟和關閉送稿機。確認在關閉送稿機時導板保持對齊。
10
將測試頁上下翻轉，將第二次掃描操作的測試頁上的記號 (黃色) 與導板上的記號 對齊，按下 <開始掃描>。
11
將測試頁翻面，將第三次掃描操作的測試頁上的記號 (綠色) 對準導板上的記號 ，按下 <開始掃描>。
12
將測試頁上下翻轉，將第四次掃描操作的測試頁上的記號 (紅色) 與導板上的記號 對齊，按下 <開始掃描>。
13
調整完成。
如果您指定多個輸出測試頁，請對所有輸出測試頁重複步驟 6 到 10。在這種情況下，掃描完所有測試頁後，調整即完成。
務必按照輸出順序掃描測試頁。
如果您在使用導板調整影像位置後需要更準確地調整影像位置，請選擇 <不使用掃描器> 並對個別調整設定項目進行必要的調整。
