Corrección de la distorsión (trapezoide)

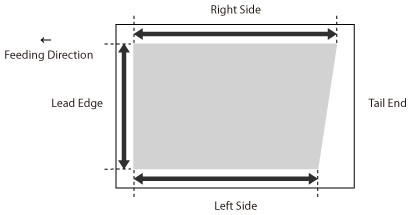

Esta opción permite corregir la forma de la imagen equilibrando la longitud de los lados derecho e izquierdo cuando la imagen se imprime como un trapezoide.
|
También puede realizar el ajuste utilizando la hoja de guía. Ajuste de la posición de la imagen mediante la hoja de guía |
1
Pulse <Cambiar> para <Ajustar posición de imagen>.
2
Pulse <No usar escáner>.
3
Pulse <Establecer detalles>
<Corr. distors. (trapezoidal)>.
<Corr. distors. (trapezoidal)>.Si desea introducir los valores de la página de prueba que ha medido manualmente:
Pulse <Imprimir página de prueba>.Introduzca el número de páginas de prueba y pulse <Siguiente>. |
Si la posición de la imagen varía mucho, la precisión de la corrección podrá mejorarse imprimiendo varias páginas de prueba y utilizando una media de la longitud medida. |
Seleccione un origen del papel que contenga un tamaño de papel personalizado y pulse <Iniciar impresión>.Se imprime la página de prueba.
Mida la longitud de las marcas 'b' y 'h' en la página de prueba.La marca 'b' se imprime en el lado derecho y la marca 'h' se imprime en el lado izquierdo de la dirección de alimentación.
Tamaño estándar | Hoja larga |
 |  |
Ejemplo: 'b' = 360 mm y 'h' = 355,5 mm
Vuelva a la pantalla <Corregir distorsión (trapezoidal)> e introduzca la longitud medida de <b> y <h> para el anverso y el reverso.Utilizando los dos valores numéricos siguientes y "c = 250", el dispositivo ajusta la longitud para corregir la distorsión del área de impresión.
<b>: | Introduzca la longitud medida de la marca 'b' en la página de prueba (para hojas largas: la longitud medida de la marca 'b' más cercana al borde posterior del papel). |
<h>: | Introduzca la longitud medida de la marca 'h' en la página de prueba (para hojas largas: la longitud medida de la marca 'h' más cercana al borde posterior del papel). |
Siguiendo el ejemplo, introduzca 360 para <b> y 355,5 para <h>.
Se corrige la diferencia entre 'b' y 'h' (0,5 mm).
Pulse <Aceptar>.Vuelva a imprimir una página de prueba y compruebe la posición de la imagen según sea necesario. Si necesita realizar más ajustes, repita los pasos anteriores.
Si corrige la posición utilizando imágenes impresas:
Compruebe la posición de la imagen en el papel impreso.
Ejemplo: 'c' = 200 mm, 'b' = 300 mm y 'h' = 299,5 mm
Mida la longitud siguiente en el papel de salida e introduzca la longitud medida.Utilizando los tres valores numéricos siguientes, el dispositivo corrige el área de impresión deformada.
<c>: | Introduzca en el borde posterior izquierdo del área de impresión la longitud que ha medido en el borde de cabecera derecho del área de impresión. |
<b>: | Introduzca en el extremo posterior derecho del área de impresión la longitud que ha medido en el lado delantero derecho del área de impresión. |
<h>: | Introduzca en el extremo posterior izquierdo del área de impresión la longitud que ha medido en el lado delantero izquierdo del área de impresión. |
Siguiendo el ejemplo, introduzca 200 para <c>, 300 para <b> y 299,5 para <h>.
Se corrige la diferencia entre 'b' y 'h' (0,5 mm).
Pulse <Aceptar>.Vuelva a imprimir una página de prueba y compruebe la posición de la imagen según sea necesario. Si necesita realizar más ajustes, repita los pasos anteriores.
4
Pulse <Aceptar> <Aceptar>.
<Aceptar>. |
Para restablecer el valor acumulado, pulse <Restaurar opc. iniciales>. |
