右前カバー／水平パスの紙づまりの処理
PODデッキ・E／重連用PODデッキ・Eの右前カバーと水平パスの紙づまりを処理します。画面で紙づまり位置を確認し、次の手順に従って用紙を取り除いてください。
右前カバーと水平パスの紙づまり箇所は、全体図で見ると以下の箇所です。
|
各ガイドやカバー等を開閉するときは、すき間に指を挟まないように注意してください。 |
 |

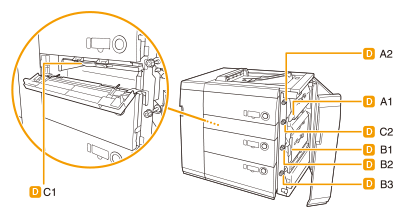

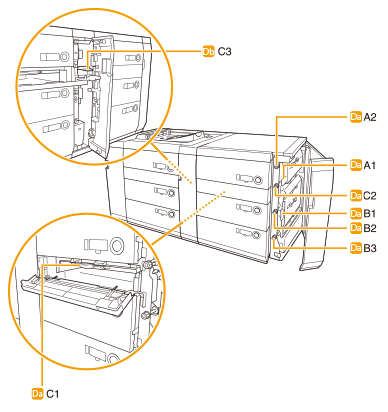

PODデッキ・Eのみ装着時 とPODデッキ重連装着時は、一部を除き同じ手順で紙づまりの処理を行うことができます。 紙づまりが起きているのは以下の箇所です。紙づまり処理の参考にしてください。 PODデッキ・Eのみ装着時  PODデッキ重連装着時 PODデッキ・E側のラベルは、Da-A1のようにDa-で、重連用PODデッキ・E側のラベルはDb-で表示されます。  |
1
PODデッキの右前カバーを開く
2
A1ガイドとB1ガイドを開く
3
残っている用紙を取り除く
4
紙がつまっている箇所のA2ダイヤル、B2ダイヤル、B3ダイヤルを回す
5
出てきた用紙を取り除く
6
A1ガイド、B1ガイドを閉じる
7
水平パスカバーを開く
8
C1ガイドを開く
9
残っている用紙を取り除く
10
C2ダイヤルを回して、出てきた用紙を取り除く
11
C1ガイドを閉じる
12
C3ガイドを開く（PODデッキ重連装着時のみ）
13
残っている用紙を取り除く（PODデッキ重連装着時のみ）
14
C3ガイドを閉じる（PODデッキ重連装着時のみ）
15
水平パスカバーを閉じる
16
POD デッキの右前カバーを閉じる
以降は画面の指示に従って、中断していた操作や紙づまりの処理を続けてください。
