Connexion à un réseau local filaire

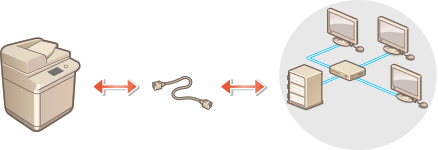

Connectez l'appareil à un "imagePRESS Server" au moyen d'un câble LAN.
|
Lors de la connexion du câble réseau, assurez-vous d'éteindre l'interrupteur d'alimentation principal de l'appareil sur le côté supérieur gauche de l'appareil, puis débranchez le cordon d'alimentation de la prise de courant. (Fermeture de la machine) Dans le cas contraire, cela pourrait provoquer un choc électrique. |
 |
L'appareil n'est pas fourni avec un routeur et un câble réseau ; vous devez donc préparer ces équipements séparément. L'appareil est compatible avec l'Ethernet 1000BASE-T, 100BASE-TX et 10BASE-T. Pour faire une connexion en 100BASE-TX ou 10BASE-T, utilisez un câble en paire torsadée de catégorie 5. Si vous effectuez un raccordement en 1000BASE-T, il est recommandé d'utiliser un câble en paire torsadée de catégorie 5e amélioré. Si vous déployez conjointement des équipements prenant en charge 1000BASE-T, 100BASE-TX et 10BASE-T, vous devez disposer d'un dispositif (comme un concentrateur de commutation) compatible avec toutes les variantes d'Ethernet utilisées. Pour en savoir plus, contactez votre revendeur ou représentant de service. |
1

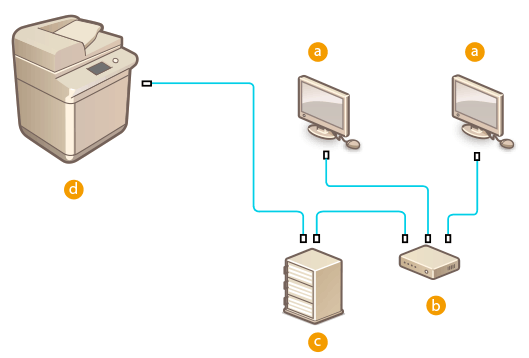

Connectez l'appareil à un "imagePRESS Server" au moyen d'un câble LAN.
Poussez le connecteur à fond ; vous devez entendre un déclic.
Ordinateur
Routeur ou hub
imagePRESS Server
Cet appareil
