Bourrages papier dans l'unité d'alimentation inférieure/magasins à papier de l'unité principale
Cette section décrit comment éliminer un bourrage papier qui se produit dans l'unité d'alimentation inférieure/magasins à papier de l'unité principale. Vérifiez l'emplacement du bourrage papier à l'écran et suivez la procédure décrite ci-dessous pour retirer le papier.
L'emplacement de l'unité d'alimentation inférieure/magasins à papier de l'unité principale est indiqué sur l'illustration suivante.
|
Lors de l'ouverture et de la fermeture de chaque guide ou capot, faites attention à ne pas vous coincer les doigts. |
 |
S'assurer d'avoir exécuté toutes les procédures, sans omission. |
 |

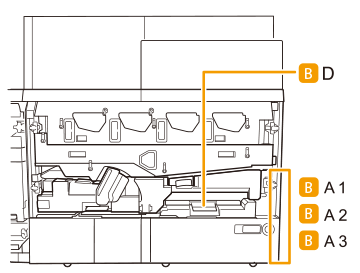

L'illustration ci-dessous indique l'emplacement du bourrage papier. A utiliser comme référence pour retirer le papier bloqué.  |
1
Ouvrez le capot avant du moteur de marquage de gauche à droite.
2
Soulevez le guide (D).
3
Éliminez tout papier coincé, puis replacez le guide (D).
4
Appuyez sur le bouton (A1) pour ouvrir le capot inférieur droit.
5
Éliminez tout papier coincé.
6
Tournez la molette (A2) dans le sens indiqué par la flèche et éliminez tout papier coincé.
7
Poussez le levier pour ouvrir le guide (A3).
8
Éliminez tout papier coincé.
9
Fermez le guide (A3).
10
Fermez le capot inférieur droit.
11
Appuyer sur le bouton du magasin de papier de droite.
12
Saisir la poignée et faire glisser le magasin papier latéral jusqu'à la butée.
|
Ne pas tirer trop fort sur le magasin papier latéral. |
13
Éliminez tout papier coincé.
14
Fermer le magasin papier de droite.
15
Fermez le capot avant du moteur de marquage de droite à gauche.
Continuez en suivant les instructions à l'écran pour procéder à une opération interrompue ou bien continuer à éliminer les bourrages papier.
