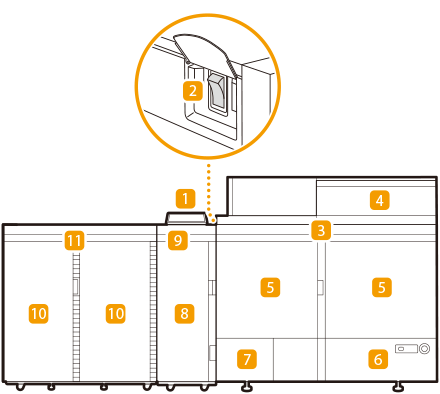

Lato anteriore
Pannello comandi (opzionale)
Il pannello comandi è composto da indicatori, da un pannello digitale, ecc. È possibile eseguire tutte le operazioni e specificare le impostazioni dal pannello comandi. Pannello comandi (opzionale)
Interruttore di alimentazione principale
Portare l'interruttore sulla posizione "I" per accendere la macchina. Alimentazione principale e tasto risparmio energetico
Marking engine
Coperchio per la sostituzione del toner
Aprire questo pannello per sostituire la cartuccia del toner. Sostituzione della cartuccia del toner
Coperchio anteriore destro/Coperchio anteriore sinistro della marking engine
Aprire questo pannello per rimuovere la carta inceppata. Inceppamenti carta nella marking engine (all'interno dell'unità principale)
Paper deck
Caricare il tipo di carta che si utilizza più di frequente. Paper Deck
Pannello del serbatoio del toner di scarto
Aprire questo coperchio per sostituire il serbatoio del toner di scarto.
Pannello anteriore buffer pass station
Aprire questi pannelli per rimuovere la carta inceppata.
Buffer pass station
Coperchio anteriore destro/Coperchio anteriore sinistro fixing station
Aprire questi pannelli per rimuovere la carta inceppata. Inceppamenti carta nella stazione di fissaggio (all'interno dell'unità principale)
L'area attorno alla parte superiore del pannello anteriore dell'unità di fissaggio potrebbe diventare molto calda dopo che la macchina è stata messa in modalità di riposo o dopo l'avvio del processo di spegnimento. Anche se non si tratta di un malfunzionamento, prestare attenzione quando si tocca questa zona.
Fixing station
|
Per maggiori informazioni sulla configurazione dell'apparecchiatura opzionale installata sulla macchina, vedere Opzioni. |
