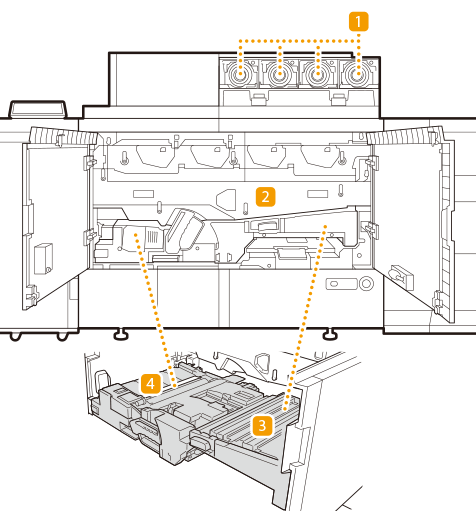

Interno
Marking engine
Cartuccia di toner
Aprire il pannello per sostituire la cartuccia del toner. Sostituzione della cartuccia del toner
ITB Intermediate Transfer Belt (Nastro di trasferimento intermedio)
Trasferisce il toner alla carta.
Gruppo di trasporto
Fornisce la carta alimentata dal paper deck alla fixing station tramite la posizione di trasferimento toner. Inoltre, il gruppo di trasporto fornisce la carta dalla fixing station quando è impostato il 2° lato della modalità pagina fronte-retro. Estrarre questa unità per rimuovere la carta inceppata dall'interno dell'unità.
Buffer pass station
Unità di trasporto
Trasferisce la carta tra la marking engine e la fixing station.
Unità di eliminazione della curvatura dei fogli
Corregge l'arricciamento della carta causato dal calore.
Fixing station
Unità di fissaggio
Fissa il toner trasferito sulla carta. Estrarre questa unità per rimuovere la carta inceppata dall'interno dell'unità.
Unità di raffreddamento
La carta in uscita viene raffreddata attraverso questa parte.
Unità di eliminazione della curvatura dei fogli
Corregge la curvatura della carta causata dal calore. Estrarre questa unità per rimuovere la carta inceppata all'interno dell'unità.
