Inceppamenti della carta nel gruppo di trasporto
Questa sezione descrive come eliminare un inceppamento carta che si verifica nel gruppo di trasporto. Controllare la posizione dell'inceppamento carta sullo schermo e seguire la procedura riportata di seguito per rimuovere la carta.

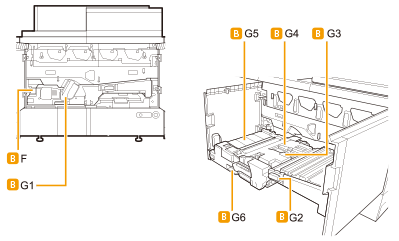

La posizione del gruppo di trasporto è indicata nell'illustrazione seguente.
|
Quando si apre e si chiude ciascuna guida o coperchio, fare attenzione a non intrappolare le dita nella fessura. |
 |
Nella seguente illustrazione è indicata la posizione della carta inceppata. Fare riferimento a questa illustrazione per rimuovere la carta inceppata.  |
1
Aprire il pannello anteriore della marking engine seguendo l'ordine da sinistra a destra.
2
Inclinare la leva (G1) verso destra.
3
Afferrare la leva (G1) ed estrarre il gruppo di trasporto.
4
Aprire la guida (G2).
5
Aprire la guida (G3) e premere la leva per aprire la guida (G4).
6
Rimuovere la carta inceppata.
7
Chiudere le guide (G4, G3 e G2).
8
Rimuovere la carta inceppata da (G5).
9
Aprire la guida (G6).
10
Rimuovere la carta inceppata.
11
Chiudere la guida (G6).
12
Chiudere il gruppo di trasporto.
 |
Verificare che il gruppo di trasporto sia tornato correttamente nella posizione originale. |
13
Riportare la leva (G1) alla posizione originale.
14
Chiudere il pannello anteriore della marking engine seguendo l'ordine da destra a sinistra.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
