Inceppamenti carta nel gruppo di trasporto inferiore/paper deck dell'unità principale
Questa sezione descrive come eliminare un inceppamento carta che si verifica nel gruppo di trasporto inferiore/nei paper deck dell'unità principale. Controllare la posizione dell'inceppamento carta sulla schermata e seguire la procedura riportata di seguito per rimuovere la carta.
La posizione del gruppo di trasporto inferiore/dei paper deck dell'unità principale è indicata nell'illustrazione seguente.
|
Quando si apre e si chiude ciascuna guida o coperchio, fare attenzione a non intrappolare le dita nella fessura. |
 |
Eseguire tutte le procedure senza tralasciare alcuna fase. |
 |

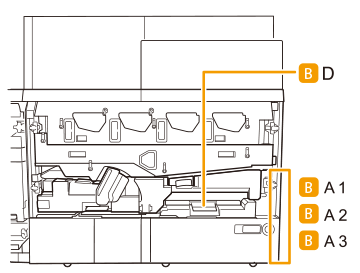

Nella seguente illustrazione è indicata la posizione della carta inceppata. Fare riferimento a questa illustrazione per rimuovere la carta inceppata.  |
1
Aprire il pannello anteriore della marking engine seguendo l'ordine da sinistra a destra.
2
Sollevare la guida (D).
3
Rimuovere la carta inceppata, quindi riposizionare la guida (D).
4
Premere il pulsante (A1) per aprire il coperchio inferiore destro.
5
Rimuovere la carta inceppata.
6
Ruotare la manopola (A2) in direzione della freccia e rimuovere l'inceppamento carta.
7
Premere la leva per aprire la guida (A3).
8
Rimuovere la carta inceppata.
9
Chiudere la guida (A3).
10
Chiudere il coperchio inferiore destro.
11
Premere il pulsante sul paper deck destro.
12
Afferrare l'impugnatura e tirare il paper deck finché non si ferma.
|
Non estrarre il paper deck a forza. |
13
Rimuovere la carta inceppata.
14
Chiudere il paper deck destro.
15
Chiudere il pannello anteriore della marking engine seguendo l'ordine da destra a sinistra.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
