Inceppamenti carta nel coperchio anteriore destro/passaggio orizzontale

Questa sezione descrive come eliminare un inceppamento carta che si verifica sul lato POD Deck-E/Secondary POD Deck-E. Controllare la posizione dell'inceppamento carta sullo schermo e seguire la procedura riportata di seguito per rimuovere la carta.

La posizione del coperchio anteriore destro/passaggio orizzontale è indicata nell'illustrazione seguente.


Quando si apre e si chiude ciascuna guida o coperchio, fare attenzione a non intrappolare le dita nella fessura.


È possibile rimuovere la carta inceppata che si verifica quando è installato il POD Deck-E/Secondary POD Deck-E, seguendo la stessa procedura per rimuovere la carta inceppata di quando è installato solo il POD Deck-E. Nella seguente illustrazione è indicata la posizione della carta inceppata. Fare riferimento a questa illustrazione per rimuovere la carta inceppata. Se è installato solo il POD Deck-E: Se POD Deck-E/Secondary POD Deck-E è installato: Le etichette sul lato Secondary POD Deck-E sono indicate con Da- (es.: Da-A1), mentre sul lato POD Deck-E sono indicate con Db-.

È possibile rimuovere la carta inceppata che si verifica quando è installato il POD Deck-E/Secondary POD Deck-E, seguendo la stessa procedura per rimuovere la carta inceppata di quando è installato solo il POD Deck-E.

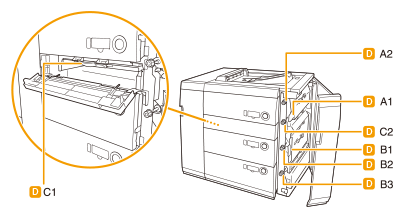

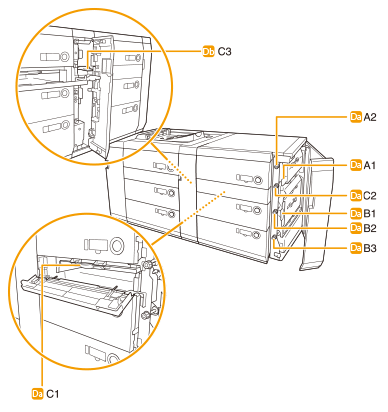

Nella seguente illustrazione è indicata la posizione della carta inceppata. Fare riferimento a questa illustrazione per rimuovere la carta inceppata.

Se è installato solo il POD Deck-E:

Se POD Deck-E/Secondary POD Deck-E è installato:

Le etichette sul lato Secondary POD Deck-E sono indicate con Da- (es.: Da-A1), mentre sul lato POD Deck-E sono indicate con Db-.

Aprire il pannello anteriore destro del POD Deck.

Aprire le guide (A1 e B1).

Rimuovere la carta inceppata.

Ruotare le manopole (A2, B2 e B3) in direzione della freccia (in senso orario) nelle posizioni in cui si è verificato l'inceppamento carta.

Rimuovere la carta inceppata.

Chiudere le guide (A1 e B1).

Aprire il pannello di passaggio orizzontale.

Aprire la guida (C1).

Rimuovere la carta inceppata.

Ruotare la manopola (C2) in direzione della freccia (in senso orario) e rimuovere l'inceppamento carta.

Chiudere la guida (C1).

Aprire la guida (C3) (solo quando è installato POD Deck-E/Secondary POD Deck-E).

Rimuovere la carta inceppata (solo quando è installato POD Deck-E/Secondary POD Deck-E).

Chiudere la guida (C3) (solo quando è installato POD Deck-E/Secondary POD Deck-E).

Chiudere il pannello di passaggio orizzontale.

Chiudere il pannello anteriore destro del POD Deck.

Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
