Herstellen einer Verbindung zu einem kabelgebundenen LAN

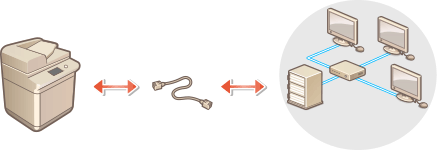

Schließen Sie das Gerät mit einem LAN-Kabel an einen "imagePRESS Server" an.


Schalten Sie vor dem Anschließen des Netzwerkkabels den Hauptschalter des Geräts an der oberen linken Seite des Geräts aus und ziehen Sie dann das Netzkabel aus der Steckdose. (Ausschalten der Einheit) Andernfalls kann es zu einem Stromschlag kommen.


Router und LAN-Kabel sind nicht im Lieferumfang des Geräts enthalten: Sie müssen diese separat erwerben. Das Gerät unterstützt 1000BASE-T/100BASE-TX/10BASE-T Ethernet. Um die Verbindung mittels 100BASE-TX/10BASE-T herzustellen, verwenden Sie ein verdrilltes Kabelpaar der Kategorie 5. Erfolgt die Verbindung mittels 1000BASE-T, wird empfohlen, ein verdrilltes Kabelpaar der erweiterten Kategorie 5 zu verwenden. Wenn Geräte zusammen verwendet werden, die 1000BASE-T, 100BASE-TX und 10BASE-T unterstützen, ist ein Gerät (wie beispielsweise ein Switch-Hub) erforderlich, das alle verwendeten Ethernet-Typen unterstützt. Weitere Informationen erhalten Sie von Ihrem Händler oder Kundendienst.

Router und LAN-Kabel sind nicht im Lieferumfang des Geräts enthalten: Sie müssen diese separat erwerben.

Das Gerät unterstützt 1000BASE-T/100BASE-TX/10BASE-T Ethernet.

Um die Verbindung mittels 100BASE-TX/10BASE-T herzustellen, verwenden Sie ein verdrilltes Kabelpaar der Kategorie 5. Erfolgt die Verbindung mittels 1000BASE-T, wird empfohlen, ein verdrilltes Kabelpaar der erweiterten Kategorie 5 zu verwenden.

Wenn Geräte zusammen verwendet werden, die 1000BASE-T, 100BASE-TX und 10BASE-T unterstützen, ist ein Gerät (wie beispielsweise ein Switch-Hub) erforderlich, das alle verwendeten Ethernet-Typen unterstützt. Weitere Informationen erhalten Sie von Ihrem Händler oder Kundendienst.

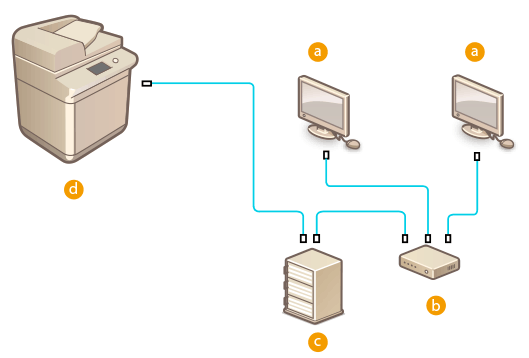

Schließen Sie das Gerät mit einem LAN-Kabel an einen "imagePRESS Server" an.

Schieben Sie den Stecker in die Buchse, bis er mit einem Klicken einrastet.

Computer

Router oder Hub

imagePRESS Server

Dieses Gerät
