<B B1/B2/B3/B4> und <B C2/C4/C5/C6> werden als Papierstauorte angezeigt
Prüfen Sie die Papierstauposition auf dem Bildschirm, und befolgen Sie das Verfahren zum Entfernen des Originals.

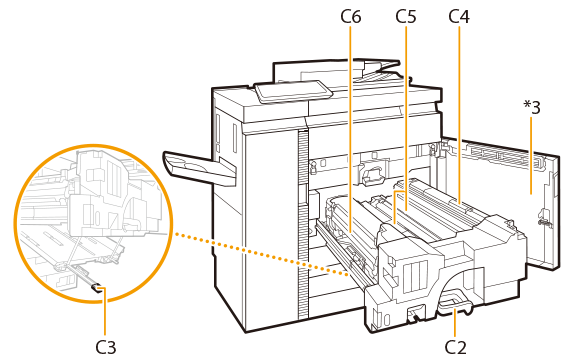

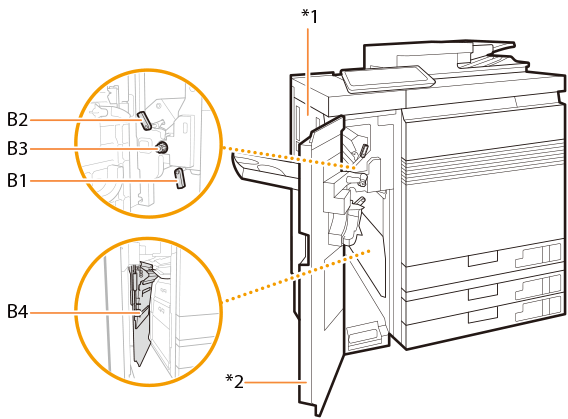

Die Positionen der einzelnen Einheiten und Bereiche, "B1-Hebel", "B2-Führung" usw. im Verfahren sind in der Abbildung dargestellt.
*1 Ausgabefach
*2 Vordere linke Abdeckung des Hauptgeräts
*3 Vordere Abdeckung des Hauptgeräts
1
Ziehen Sie das gestaute lange Blatt vorsichtig entlang des Fachs heraus.
2
Öffnen Sie die vordere linke Abdeckung des Hauptgeräts.
3
Überprüfen Sie, ob sich Papier in der B1-Führung und B2-Führung gestaut hat.
| Öffnen Sie die B1-Führung. |
 | Öffnen Sie die B2-Führung.  |
4
Wenn Papier in der Haupteinheit gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.
 |  | |||
B1-Führung | B2-Führung |
5
Überprüfen Sie, ob sich Papier in der B4-Abdeckung gestaut hat.
| Öffnen Sie die B4-Abdeckung. |
| Entfernen Sie gestautes Papier. |
 | Schließen Sie die B4-Abdeckung.  |
6
Schließen Sie die B1-Führung und B2-Führung.
| Schließen Sie die B2-Führung. |
| Schließen Sie die B1-Führung. |
7
Schließen Sie die vordere linke Abdeckung des Hauptgeräts.
8
Öffnen Sie die vordere Abdeckung des Hauptgeräts.
9
Ziehen Sie die Fixiertransporteinheit heraus.
| Drehen Sie den Hebel C2 nach links, um die Verriegelung zu lösen. |
| Halten Sie den C2-Hebel fest und ziehen Sie die Fixiertransporteinheit heraus.  |
 Der Bereich rund um die Fixiereinheit ist heiß. Achten Sie darauf, dass Sie beim Herausnehmen des Papiers nicht die Führung berühren.  Wenn die Anzeige der C2-Hebelverriegelung (  ) rot leuchtet, kann der C2-Hebel nicht entriegelt werden. Befolgen Sie in diesem Fall die Anweisungen auf dem Bildschirm des Bedienfelds, um das gestaute Papier zu entfernen. |
10

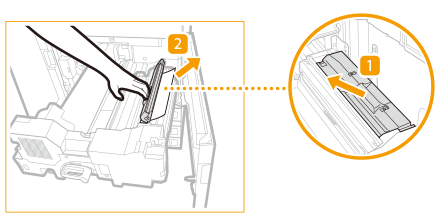

Überprüfen Sie, ob sich Papier in der oberen Vorausrichtungsführung (C4) gestaut hat.
| Öffnen Sie die C4-Führung. |
| Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus, während Sie die C4-Führung mit der Hand offenhalten.  |
 Wenn Sie die C4-Führung loslassen, schließt sie sich. |
11
Wenn Papier auf dem Zufuhrband (C5) verblieben ist, entfernen Sie das gesamte Papier.
12
Überprüfen Sie, ob abgerissene Papierstücke in der inneren Ausgabeführung (C6) verblieben sind oder nicht.
| Öffnen Sie die innere Ausgabeführung (C6).  |
| Wenn Papier gestaut ist, ziehen Sie es vorsichtig bei geöffneter innerer Ausgabeführung (C6) in Pfeilrichtung heraus.  |
 Die innere Ausgabeführung (C6) und ihre Umgebung sind hohen Temperaturen ausgesetzt. Achten Sie beim Entfernen des gestauten Papiers darauf, dass Sie nichts in diesem Bereich berühren. | |
| Setzen Sie die innere Ausgabeführung (C6) in ihre ursprüngliche Position ein. |
13

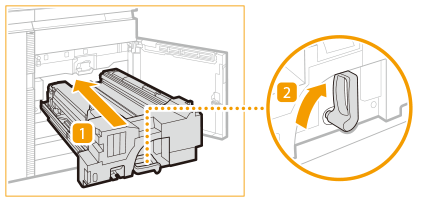

Setzen Sie die Fixiertransporteinheit in ihre ursprüngliche Position zurück.
| Halten Sie den C2-Hebel fest und schieben Sie die Fixiertransporteinheit vorsichtig in das Gerät zurück. |
Beim Einschieben in die Fixiertransporteinheit des nicht tonerfixierten Papiers kann sich der C2-Hebel bewegen, sodass er nach oben springt, dies ist jedoch keine Fehlfunktion. Schieben Sie die Einheit vollständig hinein und fahren Sie mit dem nächsten Schritt fort. | |
| Drehen Sie den C2-Hebel zum Verriegeln nach rechts.  |
14
Schließen Sie die vordere Abdeckung des Hauptgeräts.
Befolgen Sie die Anweisungen auf dem Bildschirm, um mit dem unterbrochenen Vorgang fortzufahren oder weitere Papierstaus zu beseitigen.
