Papierstaus in der Finisher AG/Broschüren Finisher AG

Überprüfen Sie die Papierstauposition auf dem Bildschirm und befolgen Sie das Verfahren zum Entfernen des Papiers. Die "Finisher AG" und "Broschüren Finisher AG" sind optionale Produkte.Optionale Ausstattung

Unter der oberen Abdeckung

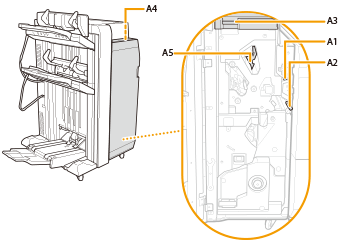

Die Stellen, an denen ein Papierstau auftritt, sind durch Nummern wie zum Beispiel A1 oder A2 gekennzeichnet, die in der folgenden Abbildung dargestellt sind.
Wenn die "Zuschiesseinheit R" neben dem Finisher liegt, kann der Teil der Dokumentenzuschießeinheit das Entfernen von Staus am Finisher behindern. Heben Sie die Dokumentenzuschießeinheit hoch, bevor Sie Staus am Finisher entfernen.
Bitte gehen Sie vorsichtig mit den Elementen der Zusatzausstattung um, die an das System angeschlossen sind. Wenn die Abdeckung eines Zusatzprodukts geöffnet wird, um eine Heftpatrone auszuwechseln, Locher-/Trimmer-/Heftabfall zu entsorgen oder Papier- und Heftklammernstaus zu entfernen, können noch weitere Drucke ausgegeben werden, wenn andere Elemente der Zusatzausstattung normal arbeiten und nicht von den Maßnahmen zum Entfernen des Papier- oder Heftklammernstaus betroffen sind.
1
Vordere Abdeckung des Finishers öffnen.
2
Wenn die "Puncher Unit-BS", "Locheinheit BT" oder "Locheinheit BU" angebracht ist, drücken Sie die Taste (A1) bis zum Anschlag.
3
Öffnen Sie die Führung (A2).
4
Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.
5
Schließen Sie die Führung (A2).
6
Wenn die "Zuschiesseinheit R" neben dem Finisher liegt, öffnen Sie die Dokumentenzuschießeinheit.

7
Überprüfen Sie, ob sich Papier in der oberen Abdeckung (A3) gestaut hat.
Öffnen Sie die obere Abdeckung (A3).
Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.
8
Öffnen Sie die Führung (A4).
9
Prüfen Sie, ob ein Papierstau vorliegt.
Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.
Schließen Sie die Führung (A4).
Schließen Sie die Führung vorsichtig, bis sie einrastet.
10
Schließen Sie die obere Abdeckung (A3).
Nach dem Schließen der oberen Abdeckung des Finishers drücken Sie auf die auf den Schildern angezeigte Stelle, um sicherzustellen, dass die Abdeckung sicher geschlossen ist.
11
Wenn sich Papier in der A5-Führung (im ausgesparten Bereich) gestaut hat, ziehen Sie es vorsichtig in Pfeilrichtung heraus.
12
Vordere Abdeckung des Finishers schließen.
Befolgen Sie die Anweisungen auf dem Bildschirm, um mit dem unterbrochenen Vorgang fortzufahren oder weitere Papierstaus zu beseitigen.

Hinter der vorderen Abdeckung

Die Stellen, an denen ein Papierstau auftritt, sind durch Nummern wie zum Beispiel B1 oder B2 gekennzeichnet, die in der folgenden Abbildung dargestellt sind.
Bitte gehen Sie vorsichtig mit den Elementen der Zusatzausstattung um, die an das System angeschlossen sind. Wenn die Abdeckung eines Zusatzprodukts geöffnet wird, um eine Heftpatrone auszuwechseln, Locher-/Trimmer-/Heftabfall zu entsorgen oder Papier- und Heftklammernstaus zu entfernen, können noch weitere Drucke ausgegeben werden, wenn andere Elemente der Zusatzausstattung normal arbeiten und nicht von den Maßnahmen zum Entfernen des Papier- oder Heftklammernstaus betroffen sind.
1
Vordere Abdeckung des Finishers öffnen.
2
Öffnen Sie die Führung (B1).
3
Drehen Sie den Knopf (B2) und überprüfen Sie, ob ein Papierstau vorliegt.
Drehen Sie den Knopf (B2).
Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.
4
Schließen Sie die Führung (B1).
5
Drehen Sie die Knöpfe (B3, B4) und überprüfen Sie, ob ein Papierstau vorliegt.
Drehen Sie den Knopf (B3) in Pfeilrichtung.
Wenn Papier gestaut ist, wird es dem Ausgabeschlitz zugeführt.
Drehen Sie den Knopf (B4) in Pfeilrichtung.
Wenn Papier gestaut ist, wird es dem Ausgabeschlitz zugeführt.
6
Heben Sie (die in der Öffnung der unteren Papierausgabe befindliche) B5-Führung an und ziehen Sie vorsichtig das gestaute Papier in Pfeilrichtung heraus.
Wenn ein langes Blatt gestaut ist
Wenn ein langes Blatt im Ausgabebereich des oberen Fachs (Fach A) gestaut ist, ziehen Sie das gestaute Papier vorsichtig entlang des Fachs heraus.
Nachdem Sie ein gestautes langes Blatt entfernt haben, wird möglicherweise ein Bildschirm angezeigt, der Sie auffordert, die vordere Abdeckung des Finishers oder der Papierfalzeinheit zu öffnen. Sie können diesen Bildschirm verschwinden lassen, indem Sie die betreffende vordere Abdeckung öffnen und dann wieder schließen.
7
Vordere Abdeckung des Finishers schließen.
Befolgen Sie die Anweisungen auf dem Bildschirm, um mit dem unterbrochenen Vorgang fortzufahren oder weitere Papierstaus zu beseitigen.

Sattelheftereinheit von Broschüren Finisher AG

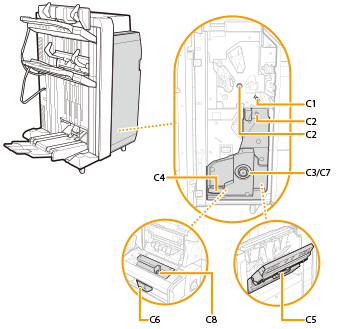

Die Stellen, an denen ein Papierstau auftritt, sind durch Nummern wie zum Beispiel C1 oder C2 gekennzeichnet, die in der folgenden Abbildung dargestellt sind.
Bitte gehen Sie vorsichtig mit den Elementen der Zusatzausstattung um, die an das System angeschlossen sind. Wenn die Abdeckung eines Zusatzprodukts geöffnet wird, um eine Heftpatrone auszuwechseln, Locher-/Trimmer-/Heftabfall zu entsorgen oder Papier- und Heftklammernstaus zu entfernen, können noch weitere Drucke ausgegeben werden, wenn andere Elemente der Zusatzausstattung normal arbeiten und nicht von den Maßnahmen zum Entfernen des Papier- oder Heftklammernstaus betroffen sind.
1
Vordere Abdeckung des Finishers öffnen.
2
Öffnen Sie die Führung (C1).
3
Drehen Sie das Rad und überprüfen Sie, ob sich das Papier gestaut hat.
Drehen Sie das obere Rad (C2) in Pfeilrichtung.
Wenn Papier gestaut ist, wird es der Führung (C1) zugeführt.
Drehen Sie das untere Rad (C2) in Pfeilrichtung.
Wenn Papier gestaut ist, wird es der Führung (C1) zugeführt.
4
Entfernen Sie das gestaute Papier aus der C1-Führung, indem Sie es vorsichtig in Pfeilrichtung ziehen.
5
Schließen Sie die Führung (C1).
6
Während Sie das Rad (C3) eindrücken, drehen Sie es in Pfeilrichtung, bis die Lampe () erlischt.
Dieses Verfahren ist nicht nötig, wenn die Lampe erloschen ist.
Drehen Sie das Rad (C3) zum Zuführen des gestauten Papiers zur Auslaufführung des Broschürenfachs.
Wenn der "Broschüren-Trimmer G" angebracht ist, führen Sie durch Drehen des Rades das gestaute Papier dem Zufuhrband des "Broschüren-Trimmer G" zu.
7
Wenn sich gestautes Papier auf dem Förderband des Broschürenfachs befindet, entfernen Sie es.
Wenn der "Broschüren-Trimmer G" angebracht ist, entfernen Sie das Papier vom Zufuhrband des "Broschüren-Trimmer G".
8
Ziehen Sie die Sattelheftereinheit (C4) heraus.
9
Überprüfen Sie, ob sich Papier in der Sattelheftereinheit gestaut hat.
Öffnen Sie die rechte Abdeckung der Sattelheftereinheit (C5).
Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.
Schließen Sie die rechte Abdeckung der Heftereinheit (C5).
10

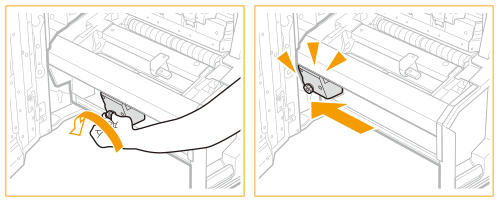

Vergewissern Sie sich, dass die Presseinheit vollständig eingesetzt ist.
Wenn die Presseinheit nicht vollständig eingesetzt ist, drehen Sie das Rad (C6), um sie vollständig einzusetzen.
Die Presseinheit soll einen sauberen Falz in der Mitte des Papiers erzielen, um eine Broschüre herzustellen. Wenn die Presseinheit nicht in der richtigen Position ist, kann das mit Sattelheftung verarbeitete Papier nicht zum Broschürenfach zugeführt werden.
11
Überprüfen Sie, ob sich Papier im Ausgabebereich der Sattelheftereinheit gestaut hat.
Während Sie das Rad (C7) eindrücken, drehen Sie es in Pfeilrichtung, bis die Lampe () erlischt.
Wenn das Papier im Ausgabebereich der Sattelheftereinheit gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.
12
Öffnen Sie die Führung (C8) und überprüfen Sie, ob das Papier gestaut ist.
Wenn Papier gestaut ist, öffnen Sie die C8-Führung und ziehen Sie das Papier vorsichtig in Pfeilrichtung heraus.
13
Schließen Sie die Führung (C8).
14
Schieben Sie die Sattelheftereinheit wieder hinein und schließen Sie die vordere Abdeckung des Finishers.
Befolgen Sie die Anweisungen auf dem Bildschirm, um mit dem unterbrochenen Vorgang fortzufahren oder weitere Papierstaus zu beseitigen.
