分页装订处理器-AC/鞍式分页装订处理器-AC
安装“分页装订处理器-AC”或“鞍式分页装订处理器-AC”可以使用下列分页装订处理功能。
分套
打印输出件按文档页序分套。
分组
同一页原稿的所有打印输出件分为一组。
偏移
每组打印输出件以交替层移动。
装订 + 分套
打印输出件按页面顺序分为多组并进行装订(角订/双订)。可以使用鞍式分页装订处理器-AC折叠和装订打印输出件。
装订 + 分组
同一页原稿的所有打印输出件分为多组并进行装订(角订/双订)。
无针装订
将打印输出件压成波浪形并订在一起,而不使用装订针。用手指按压波浪形部分可轻松将纸张分开。为节省装订针同时大致装订一下打印输出件,此功能很有用。
|
有关无法使用“无针装订”的功能或纸张的信息,请参阅 复印功能组合的限制。根据装订针位置,以下功能不可用。 混合纸张尺寸 Z形折叠 根据使用环境和纸张类型,波浪形部分很可能会分开。
|
手动装订
通过将纸张插入狭缝中,可以手动装订已打印纸张。作为使用示例,可以拆下装订文档的装订针,对文档进行复印或扫描,然后重新装订。
鞍式折叠(仅限于鞍式分页装订处理器-AC)
打印输出件折叠为原尺寸的一半。最多三张纸可以一起折叠。
提示 |
如果将“2/3孔打孔组件-A”或“2/4孔打孔组件-A”安装到“分页装订处理器-AC”或“鞍式分页装订处理器-AC”中,可以在打印输出件上打孔。 |
外视图
托盘B
打印件输出至此托盘。可以通过配置<输出托盘设置>指定使用此托盘的功能。
<输出托盘设置> *托盘A
打印件输出至此托盘。可以通过配置<输出托盘设置>指定使用此托盘的功能。
<输出托盘设置> *装订按钮
手动装订纸张(“手动装订”)时按此按钮。也可不按此按钮装订纸张。可以指定插入纸张后装订纸张的时间期限。<调整动作>
<在装订组件模式下开始装订前的时间> *前盖板(上)
打开可以清除卡纸、清除装订组件中的卡针,或更换装订针盒。如果安装了“2/3孔打孔组件-A”或“2/4孔打孔组件-A”,打开可以清除打孔废屑。
纸张整理组件-A(可选配件)
安装“纸张整理组件-A”能让输出纸张的边缘对齐。
狭缝
插入纸张以手动装订纸张。可以指定插入纸张后装订纸张的时间期限。
前盖板(下)(仅限于鞍式分页装订处理器-AC)
打开可以清除卡纸、清除卡针,或更换鞍式装订处理器中的装订针盒。
书册托盘(仅限于鞍式分页装订处理器-AC)
鞍式装订的打印输出件输出至此托盘。
如果放下书册托盘导板,可以消除托盘上可保留输出副本套数的限制。但在这种情况下,应防止输出纸张掉落到地板上,例如:在合适的位置放置一个箱子,以接收掉落的纸张。

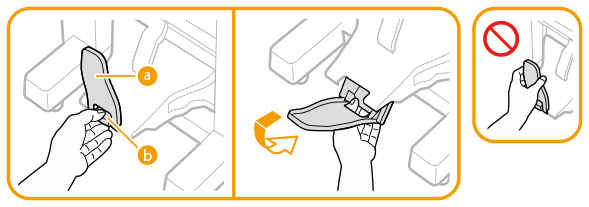

解锁手柄(仅限于鞍式分页装订处理器-AC)
拉下手柄以解锁纸张挡板。
纸张挡板(仅限于鞍式分页装订处理器-AC)
在放下纸张挡板时,请拉下解锁手柄。如果放下纸张挡板而不拉下解锁手柄,则可能会损坏纸张挡板。
放下纸张挡板以取消对书本装订份数的限制并连续打印。当经常进行大数量打印时,这很有用。但请确保准备一个接收盒以防输出纸张散落在地板上。
纸张挡板
解锁手柄
托盘C
打印件输出至此托盘。可以通过配置<输出托盘设置>指定使用此托盘的功能。
<输出托盘设置> * |
当“加长纸手送托盘-B”安装至多功能托盘时,请将扩展输出托盘安装至输出托盘C。 |
内视图
鞍式装订处理器(仅限于鞍式分页装订处理器-AC)
拉出可以清除卡纸、清除鞍式装订处理器中的卡针或更换装订针盒。
打孔废屑托盘(2/3孔打孔组件-A/2/4孔打孔组件-A已安装时。)
选择装订针位置
要使用装订机进行装订处理,需要选择装订针位置,请注意原稿文档的方向。
在纸张的一角装订(角订)
请参阅下图选择装订针位置。
在纸张右上角以竖直方向装订
放置A4-, B5-尺寸的原稿时
选择<右上>
放置A3-, 8K-, B4-尺寸的原稿时
选择<右下>
在纸张左上角以竖直方向装订
放置A4-, B5-尺寸的原稿时
选择<左上>
放置A3-, 8K-, B4-尺寸的原稿时
选择<右上>
在纸张右上角以水平方向装订
选择<右上>
在纸张左上角以水平方向装订
选择<左上>
在纸张页边距区域的两个位置装订(双订)
请参阅下图选择装订针位置。
在纸张顶部页边距区域以竖直方向装订
选择<右>
在纸张左侧页边距区域以竖直方向装订
放置A4-, B5-尺寸的原稿时
选择<左>
在纸张右侧页边距区域以竖直方向装订
放置A4-, B5-尺寸的原稿时
选择<右>
在纸张左侧页边距区域以水平方向装订
选择<左>
在纸张右侧页边距区域以水平方向装订
选择<右>
通过压接而不使用装订针装订纸张(角订)
不使用装订针压接纸张时,请参阅下图选择压接位置。
在纸张右上角以竖直方向装订
放置A4-, B5-尺寸的原稿时
选择<右上>
放置A3-, 8K-, B4-尺寸的原稿时
选择<右下>
在纸张左上角以竖直方向装订
放置A4-, B5-尺寸的原稿时
选择<左上>
放置A3-, 8K-, B4-尺寸的原稿时
选择<右上>
在纸张右上角以水平方向装订
选择<右上>
在纸张左上角以水平方向装订
选择<左上>
手动装订
1 | 将所需的纸叠放入装订针分页装订处理器或书册分页装订处理器的狭缝中。 将想要装订的纸叠的角部直接插入狭缝中,使纸张正面朝下。 感应到纸叠时,装订按钮开始闪烁并执行自动装订。 可以执行装订而无需等待指定的装订开始时间。用一只手握住纸叠,并用另一只手按装订按钮。 |
2 | 拉出纸叠。 等待装订按钮熄灭,然后拉出纸叠。 |
打孔(“2/3孔打孔组件-A”或“2/4孔打孔组件-A”已附设时)
请参阅下图放置原稿,从而在所需的位置进行打孔。
在纸张左侧页边距区域以竖直方向打孔
放置A4-, B5-尺寸的原稿时
在纸张顶部页边距区域以竖直方向打孔
在纸张左侧页边距区域以水平方向打孔
|
根据纸张类型,可装订纸张的最大数量也许不可能实现。这种情况下,可以更改纸张类型或减少需要装订的纸张张数。
分套和分组如果选择<偏移>与分套或分组功能组合使用,每组打印输出都会移动。
随着输出纸叠的堆积,输出托盘会逐渐下移。输出托盘达到堆放极限后,后面的打印件被自动输出到下一个可用托盘。所有可用托盘都达到堆放极限后,打印将停止。从托盘中取出所有输出纸张以恢复打印。
装订机使用“装订”模式时,请勿在执行作业期间从输出托盘取出纸叠。作业完成后请取出纸叠。 如果出现<添加装订针到装订组件。>信息,则表示几乎所有装订针均已被使用。要继续操作,请更换装订针盒。 如果托盘达到位置最下限,打印将暂停。从托盘中取出所有输出纸张以恢复打印。
鞍式装订折叠准确度可能会根据纸张类型和数量而有所差异。 |
