纸张卡在感应单元-B中

检查屏幕上的卡纸位置,然后遵照下列步骤取出纸张。“感应单元-B”为可选产品。可选设备

向下一个组件输送纸张的作业

如下图所示,卡纸位置由A1或A2等编号指示。
1
打开“感应单元-B”的前盖板。
2
降下A1导板的手柄,并打开导板。
3
降下A2导板的手柄,并打开导板。
4
取出遗留在A1及A2导板内的所有纸张。
5
升高A2导板的手柄,并关闭导板。
6
升高A1导板的手柄,并关闭导板。
7
升高A3导板的手柄,并打开导板。
8
移除所有卡纸。
9
降下A3导板的手柄,并关闭导板。
10
关闭“感应单元-B”的前盖板。

将纸张输出到输出托盘的作业

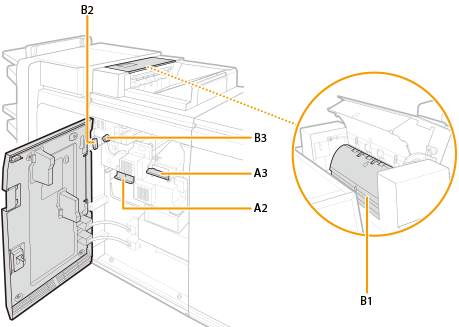

如下图所示,卡纸位置由A1或A2等编号指示。
有关小于B5格式的说明,请参阅向下一个组件输送纸张的作业
1
打开“感应单元-B”的前盖板。
2
降下A2导板的手柄,并打开导板。
3
移除所有卡纸。
4
升高A2导板的手柄,并关闭导板。
5
升高A3导板的手柄,并打开导板。
6
移除所有卡纸。
7
降下A3导板的手柄,并关闭导板。
8

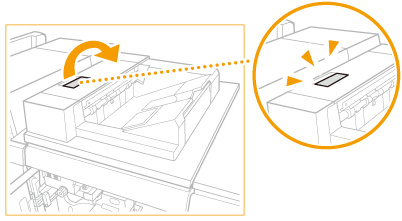

取出遗留在输出区域的所有纸张。
9
拉动纸张输出导板的手柄即可打开盖板。
10
取出遗留在B1内的所有纸张。
11
关闭纸张输出导板的盖板。
12
向右推B2导板的手柄,并打开导板。
13
向右转动B3旋钮,并将纸张移动至导板内。
14
取出纸张。
15
向左推B2导板的手柄,并关闭导板。
16
关闭“感应单元-B”的前盖板。
A0ES-03H
