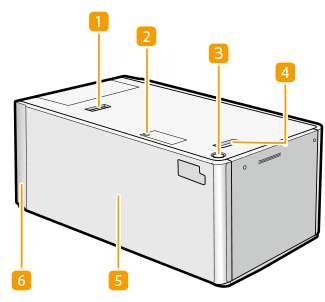

POD大容量紙匣 (長頁面) XL-A
如果安裝「POD大容量紙匣 (長頁面) XL-A」，這可以提供一個額外的紙張來源。
| 釋放桿 按下釋放桿，從主機取下「POD大容量紙匣 (長頁面) XL-A」。 |
 | 紙張尺寸切換燈號 在變更紙張設定為使用長型紙的過程中，或變更完成後，此燈號會閃爍或亮起。 |
 | 開啟按鈕 按下即可開啟紙台，進行裝入紙張等作業。 |
 | 釋放把手 用此拉桿從主機取下「POD大容量紙匣 (長頁面) XL-A」。 |
 | 紙台 裝入紙張。 |
 | 大容量紙匣組件-C 必須有「大容量紙匣組件-C」才能將「POD大容量紙匣 (長頁面) XL-A」安裝至本機。 |
 |
將電源插頭連接到電源之前，務必將「POD大容量紙匣 (長頁面) XL-A」接地。此外，中斷接地連接之前，務必從電源上拔下電源插頭。 請勿在「POD大容量紙匣 (長頁面) XL-A」放置重物。這可能會導致損壞。 |
 |
如果機器處於睡眠模式，您可能無法打開紙台。在此情況下，重新啟動本機，然後按下「POD大容量紙匣 (長頁面) XL-A」上的開啟按鈕。 如果使用薄的覆膜紙進行列印，根據最新的列印作業，這可能會起皺。在這種情況下，將紙台打開約 10 分鐘以降低紙台的溫度，然後重新開始列印。 |
 |
有關可使用的單位重量和紙張尺寸的資訊，請參閱 可用的紙張中有關「POD大容量紙匣 (長頁面) XL-A」的項目。 使用進紙方向長度超過 487.8 mm 的紙張列印時，請參閱設定/變更長型紙張大小。 |
將紙張裝入POD大容量紙匣 (長頁面) XL-A
|
紙台內側的升降台會自動上升和下降。裝入紙張時，請小心不要夾到手指，否則可能造成受傷。 |
|
如果需要抬起升降台（例如物品掉入「POD大容量紙匣 (長頁面) XL-A」中時），請勿將升降台抬起超過 50 mm 或對角抬起，這樣可能導致故障或機器損壞。 請勿在主電源開啟時抬起紙台內側的升降台，否則可能會導致本機故障或損壞。如果您需要抬起升降台 (例如掉落物品時)，請在紙台打開的情況下關閉主電源。如需關閉本機的說明，請參閱開啟本機電源。  將紙張裝入紙台時，請勿強力撞擊後側邊緣維持器，這樣可能導致故障或機器損壞。  正確調整尺寸變更板（外側及內側）和後側邊緣維持器，以避免造成卡紙、列印髒污或使機器內部髒污。 捲曲的紙張在放入紙台之前，必須先予以鋪平。 如果裝入的紙張超過裝載上限標記（  ），或是紙台沒有完全推入機器中，您將無法進行影印或列印。請確認紙疊高度沒有超出裝載上限標記（ ）。請務必檢查紙台是否裝入正確位置。 切勿將紙張或任何其他物品放入大容量紙匣中紙疊旁邊的空間，這樣可能導致故障或機器損壞。 |
|
如果紙張包裝上有關於使用紙張哪一面裝入的說明，請遵循說明操作。 將紙張裝入「POD大容量紙匣 (長頁面) XL-A」中時，請以列印面朝上裝入。 如果列印發生問題，請嘗試將紙疊翻過來，然後重新裝入。不過，有紋理的紙張、單面覆膜紙和已經列印的紙張，無法翻面使用。請更換為新紙張。 如果紙疊高度過高，紙疊邊緣可能會捲曲或出現折痕，導致列印品質不佳。請將厚紙疊拆分為數份並分開放入，每疊高度應在 20 mm 以下。 |
設定/變更標準尺寸紙張大小
依照下列程序變更標準尺寸紙張大小設定（小於 487.8 mm）。
1
按下
<參數選擇> <紙張設定> <紙張設定>並註冊所需的紙張尺寸。
<參數選擇> <紙張設定> <紙張設定>並註冊所需的紙張尺寸。裝入標準尺寸紙張時，會自動偵測紙張尺寸。
若要裝入尺寸不限的紙張，請參閱指定紙匣中的紙張尺寸和類型，並註冊紙張尺寸。
2
打開紙台。
1 | 按下開啟按鈕。 |
2 | 打開紙台。 內側升降台會自動下降到紙張裝入位置。  |
根據現況，紙台可能需要一些時間才能打開。
只有在使用長型紙時才需要尺寸變更板的固定托架，使用標準尺寸紙張時請將其取下。此外，使用紙張寬度小於 210 mm 時無法使用托架。
若已安裝尺寸變更板的固定托架，請將其取下並安裝至紙台右側的指定位置。
3
將後側邊緣維持器滑動至不會干擾紙張的位置。

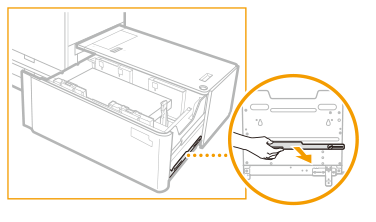

依照圖中所示，按下後側邊緣維持器的拉桿並將其滑動。
4
完全取出裝入的紙張。
若將後側邊緣維持器設定在長型紙的位置，紙張尺寸切換燈號會亮起。在此情況下，請將後側邊緣維持器滑動到標準尺寸位置。
5

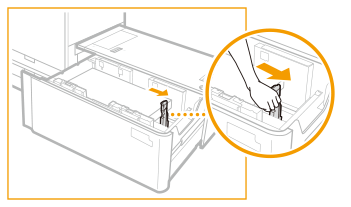

依照圖中所示按下拉桿，將尺寸變更板（外側及內側）滑動至不會干擾紙張的位置。
6
裝入高度大約 10 mm 的所需紙張。
若要裝入長型紙（487.8 mm 以上），首先關上紙台抬高內側升降台，打開紙台，然後裝入紙張。如果在內側升降台位於最低位置時嘗試裝入紙張，紙張可能無法正確裝入，而可能發生卡紙（參閱設定/變更長型紙張大小）。
切勿將紙張或任何其他物品放入大容量紙匣中紙疊旁邊的空間，這樣可能導致故障或機器損壞。
裝入標籤紙時，依照正常的標籤順序裝入，標籤在進紙方向的另一側。
7
依照圖中所示按下拉桿，將左尺寸變更板（外側及內側）滑動調整為使用紙張的尺寸。
滑動尺寸變更板時，確保紙疊與紙台的左壁保持接觸。
將手放在紙張上，檢查紙張是否完全平整。如果紙張沒有完全平放，代表尺寸變更板之間的距離太小。重新調整尺寸變更板的位置。
8
滑動後側邊緣維持器，將其調整為使用紙張的尺寸。
如果後側邊緣維持器無法正確調整，紙張可能會卡紙，影像品質可能降低，或是機器內側可能髒污。裝入紙張時請務必確保後側邊緣維持器正確對齊紙台上方和底部的紙張尺寸標記。
9
在紙台中裝入所有剩餘的紙張。
如果紙疊高度過高，紙疊邊緣可能會捲曲或出現折痕，導致列印品質不佳。請將厚紙疊拆分為數份並分開放入，每疊高度應在 20 mm 以下。
確保額外裝入的紙疊整齊地放在先前裝入的紙疊上。
10
輕輕將紙台推回本機中，直到進入關閉位置並發出喀嗒聲。
內側升降台會自動上升，並準備紙台以進行列印。
11
變更媒體頁上的紙張尺寸，並插入媒體板中。
1 | 將媒體頁拉出媒體板。 |
2 | 貼上紙張尺寸標籤，以配合媒體頁上新的紙張尺寸。 |
3 | 將媒體頁插入媒體板。  |
設定/變更長型紙張大小
依照下列程序將紙張設定變更為長型紙（487.8 mm 以上）。
1
按下 <參數選擇> <紙張設定> <紙張設定>並註冊所需的紙張尺寸。
<參數選擇> <紙張設定> <紙張設定>並註冊所需的紙張尺寸。裝入標準尺寸紙張時，會自動偵測紙張尺寸。
若要裝入尺寸不限的紙張，請參閱指定紙匣中的紙張尺寸和類型，並註冊紙張尺寸。
2
打開紙台。
1 | 按下開啟按鈕。 |
2 | 打開紙台。 內側升降台會自動下降到紙張裝入位置。  |
根據現況，紙台可能需要一些時間才能打開。
3
將後側邊緣維持器滑動至不會干擾長型紙的位置。

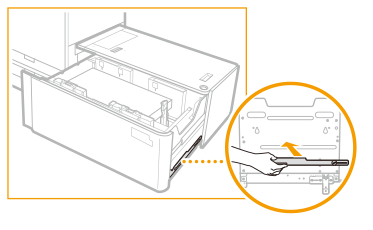

依照圖中所示，按下後側邊緣維持器的拉桿並將其滑動。
4
完全取出裝入的紙張。
取出所有紙張後將後側邊緣維持器滑動到長型紙位置時，紙張尺寸切換燈號會閃爍或亮起。
紙張尺寸切換燈號閃爍時，請進行步驟 5。
紙張尺寸切換燈號亮起時，請進行步驟 6。
5
關上紙台。
紙張尺寸切換燈號開始閃爍。燈號閃爍時請勿開啟紙台，等準備作業完成後，紙張尺寸切換燈號會停止閃爍並持續亮燈，此時就可以將紙張裝入紙台。
6
打開紙台並裝入高度大約 10 mm 的長型紙。
7

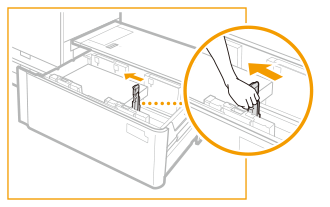

請讓紙疊保持緊靠左壁，滑動左尺寸變更板（外側）靠近紙張。

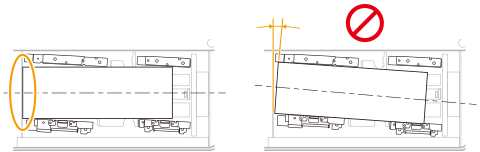

長型紙疊的邊緣必須與左壁平行。
勿將尺寸變更板調整得太緊，否則可能導致紙張部分抬起。
8
輕推紙疊使其靠緊左壁與左尺寸變更板（內側）。
9
拿取安裝於紙台右側的尺寸變更板固定托架。
10
安裝尺寸變更板固定托架。
1 | 插入定位銷。 |
2 | 鎖緊內側的硬幣螺絲。  |
務必先鎖緊內側的硬幣螺絲。如果首先鎖緊外側的硬幣螺絲，則尺寸變更板可能會歪斜。
將硬幣螺絲確實鎖緊。若硬幣螺絲傾斜或鬆脫，可能影響列印精確度。
11
讓左尺寸變更板（外側）保持緊貼長型紙疊，鎖緊尺寸變更板固定托架的外側硬幣螺絲。

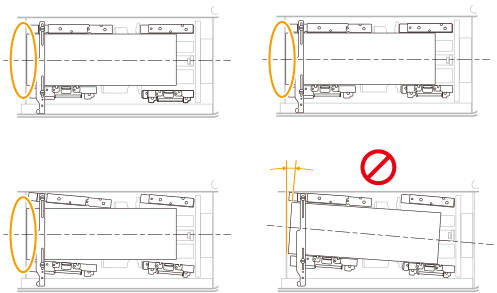

檢查長型紙疊的左緣兩端是否與左壁接觸。
12
將後側邊緣維持器滑動至緊貼長型紙疊。
如果後側邊緣維持器無法正確調整，紙張可能會卡紙，影像品質可能降低，或是機器內側可能髒污。裝入紙張時請務必確保後側邊緣維持器正確對齊紙台上方和底部的紙張尺寸標記。
13
滑動右尺寸變更板（外側）靠近紙張。
檢查長型紙疊是否緊靠左壁。
滑動右尺寸變更板（外側）時，請注意紙張可能滑到變更板底下。
14
在紙台中裝入所有剩餘的紙張。
如果紙疊高度過高，紙疊邊緣可能會捲曲或出現折痕，導致列印品質不佳。請將厚紙疊拆分為數份並分開放入，每疊高度應在 20 mm 以下。
15
輕輕將紙台推回本機中，直到進入關閉位置並發出喀嗒聲。
內側升降台會自動上升，並準備紙台以進行列印。
16
變更媒體頁上的紙張尺寸，並插入媒體板中。
1 | 將媒體頁拉出媒體板。 |
2 | 貼上紙張尺寸標籤，以配合媒體頁上新的紙張尺寸。 |
3 | 將媒體頁插入媒體板。 |
將紙張裝入POD大容量紙匣 (長頁面) XL-A
若您在「POD大容量紙匣 (長頁面) XL-A」沒有紙張時選擇它，或「POD大容量紙匣 (長頁面) XL-A」在列印工作中紙張耗盡，觸控面板顯示幕會出現訊息提示您裝入紙張。請按照下列步驟將紙裝入「POD大容量紙匣 (長頁面) XL-A」。
|
如果在使用裝訂模式進行列印時，紙張用完導致列印停止，請勿取走等待裝訂的輸出紙張。（列印和裝訂會在您裝入紙張後繼續。） |
|
在列印過程中，如果出現提示您裝入紙張的訊息，則在您裝入正確的紙張後會自動進行剩餘的列印。如果您選擇不同的紙張來源，剩餘的列印將在您按下 <確定> 後進行。 |
1
打開紙台。
1 | 按下開啟按鈕。 |
2 | 打開紙台。 內側升降台會自動下降到紙張裝入位置。  |
2
準備要裝入的紙張。
將紙張翻動數次，邊緣對齊，以方便送紙。
為確保獲得高品質列印，請使用 Canon 建議的紙張。
裝入紙張前，將紙張翻動數次，邊緣對齊，以方便送紙。剛從包裝中取出的紙張應整疊翻動。

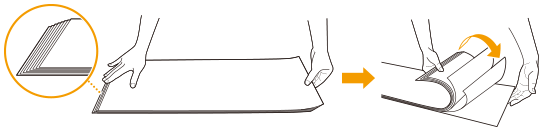

持握長型紙疊的兩端形成斜角，再從一側翻動讓空氣進入。對齊紙疊後，以同樣方式翻動另一側。如果有多張紙黏在一起，請小心逐張分開。
3

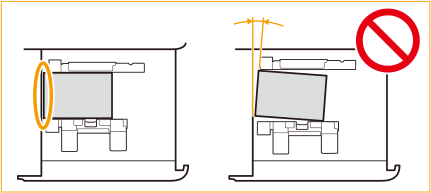

將紙疊裝入紙盤，邊緣保持緊靠左壁。
裝入紙張時，請確認紙疊高度不超過 20 mm。如果紙疊高度超過 20 mm，紙疊邊緣可能會捲曲或出現折痕，導致列印品質不佳。
裝入標籤紙時，依照正常的標籤順序裝入，標籤在進紙方向的另一側。
4
輕輕將紙台推回本機中，直到進入關閉位置並發出喀嗒聲。
內側升降台會自動上升，並準備紙台以進行列印。
|
在以下情況下，請調整尺寸變更板以符合裝入的紙張尺寸。 第一次將紙張裝入紙台時。 裝入紙張時，紙台中的紙疊邊緣可能會捲曲，或者紙張邊緣與尺寸變更板之間有間隙，因為裝入的紙張尺寸不符合尺寸變更板目前設定的紙張尺寸。 將紙張裝入紙台時，請勿強力撞擊後側邊緣維持器，這樣可能導致故障或機器損壞。 請勿將不相容紙張裝入「POD大容量紙匣 (長頁面) XL-A」。這樣可能導致卡紙。可用的紙張 捲曲的紙張在放入紙台之前，必須先予以鋪平。 請勿將曾經影印過的紙張裝入「POD大容量紙匣 (長頁面) XL-A」，這樣可能導致故障或機器損壞。想要在正面已列印過的紙張背面列印時（雙面影印的第二面），請務必使用「多用途紙盤-D」進紙（長型紙則應用「長紙進紙盤-B」）（選購）。 切勿將紙張或任何其他物品放入紙台的空間，這樣可能導致故障或機器損壞。 紙張吹球安裝在「POD大容量紙匣 (長頁面) XL-A」的內側。請勿將迴紋針或其他異物插入吹球部分。 在低濕度的環境中將紙張裝入「POD大容量紙匣 (長頁面) XL-A」，可能會發生卡紙。如果發生卡紙，請遵循觸控面板顯示器上的指示移除卡紙（參閱卡紙發生於POD大容量紙匣 (長頁面) XL-A（選購））。此外，請確認裝入的紙張並未捲曲。捲曲的紙張必須在裝入之前鋪平。 如果裝入的紙張超過裝載上限標記（ ），或是紙台沒有完全推入機器中，您將無法進行影印或列印。請確認紙疊高度沒有超出裝載上限標記（ ）。請務必檢查紙台是否裝入正確位置。 如果第一張輸出紙無法順利輸出到輸出紙盤，建議您提前在輸出紙盤上放置一張與輸出紙張相同或更大尺寸的空白紙。 |
|
將紙張裝入紙台時，請確認 「POD大容量紙匣 (長頁面) XL-A」的紙張尺寸設定是否與裝入的紙張相同。 將紙張裝入後側邊緣維持器的滾輪下方。  如果紙疊高度過高，紙疊邊緣可能會捲曲或出現折痕，導致列印品質不佳。請將厚紙疊拆分為數份並分開放入，每疊高度應在 20 mm 以下。 「POD大容量紙匣 (長頁面) XL-A」中一次可以裝入約 550 張紙。如果能裝入更多紙張，升降台會再次下降。 如果紙張包裝上有關於使用紙張哪一面裝入的說明，請遵循說明操作。 將紙張裝入「POD大容量紙匣 (長頁面) XL-A」中時，請以列印面朝上裝入。 如果列印時發生問題，請嘗試將紙疊翻面，然後重新裝入。 如需預列印紙（已印有標誌或圖案的紙張）列印方向的詳細資訊，請參閱要裝入紙張的方向。 使用紙張原始的包裝將剩餘的紙張重新包裹，然後存放在乾燥地點，並且避免陽光直射。 如果紙張用盡而使列印停止，請裝入新的紙疊。列印將在新的紙疊裝入後重新開始。 |
將信封裝入POD大容量紙匣 (長頁面) XL-A
1
準備裝入信封。放入信封前
2
將「信封送稿機附件-G」安裝至紙匣。
關於如何安裝，請參閱「信封送稿機附件-G」的手冊。
3
調整紙張導板的位置。
4
裝入信封。
依照以下指示裝入信封，讓前側（沒有黏膠區域那一側）朝上。
Nagagata 3、Kakugata 2
裝入信封使其封口位於右側。
*1 進紙方向
*2 列印面朝上
Yougatanaga 3、ISO-C5、Monarch、DL、COM10 No. 10
蓋好封口，然後裝入信封使其封口位於遠側。
*1 進紙方向
*2 列印面朝上
如果無法正常送入信封、發生卡紙或信封起皺，請折疊信封內的封口，或旋轉信封再裝入。
180 度旋轉
Nagagata 3、Kakugata 2 | No. 10(COM10)、ISO-C5、DL、Monarch | ||||
 *1 進紙方向 *2 列印面朝上 |  |
90 度旋轉
對於 139.7 x 148 mm 至 330.2 x 487.7 mm 的自訂尺寸，如果封口折疊或發生卡紙 | ||
 *1 進紙方向 *2 列印面朝上 |
列印時，檢查裝入紙張的方向是否與印表機驅動程式的列印設定畫面顯示的方向一致。如需詳細資訊，請參閱線上說明。
如果用信封影印，請先旋轉原稿，然後再放置信封。
如果將 ISO-C5 旋轉 90 度，請設定自訂尺寸 229 x 162 mm 再輸出。
將預列印紙裝入POD大容量紙匣 (長頁面) XL-A
使用帶有預列印標誌的紙張時，裝入紙張時務必注意紙張的方向。請正確裝入紙張，在帶有標誌的同一面上執行列印。
|
執行影印操作時，注意將要放置的原稿方向。放置原稿 |
|
預先將 <影像方向優先> 和 <從送稿機影印的速度優先> 設定為 <關閉>。 |
裝入帶有標誌的縱向紙張
依照紙張尺寸裝入紙張，標誌朝上，如下圖所示。
A4/B5 | A3/B4 | |
 |  |
裝入帶有標誌的橫向紙張
依照紙張尺寸裝入紙張，標誌朝上，如下圖所示。
A4/B5 | A3/B4 | |
 |  |
