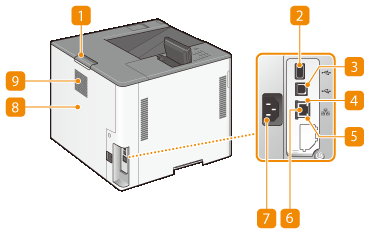

Parte traseira
Alavanca para abrir tampa da unidade principal
Segure esta alavanca ao abrir a tampa traseira da unidade principal.
Porta USB (para conexão do dispositivo USB)
Você pode conectar dispositivos à máquina, como um leitor de cartões inteligentes IC ou disco rígido externo.
A máquina pode fornecer uma potência máxima de 5 V 500 mA. Conectar um dispositivo que requer mais energia pode danificar a máquina.
A porta USB (para conexão de dispositivo USB) é compatível com USB 2.0.
Porta USB (para conexão do computador)
Conecte um cabo USB quando conectar a máquina e um computador.
A porta USB (para conexão do computador) é compatível com USB 2.0.
Indicador LNK
O indicador LNK pisca em verde quando a máquina está devidamente conectada a uma rede.
Indicador ACT
O indicador ACT pisca enquanto os dados estão sendo enviados ou recebidos.
Porta LAN
Conecte um cabo LAN quando conectar a máquina a um roteador LAN sem fios, etc. Configurando o ambiente de rede
Tomada de alimentação
Conecte o cabo de alimentação.
Tampa traseira da unidade principal
Abra a tampa traseira da unidade principal ao retirar o papel preso. Limpando encravamentos de papel
Ranhura de ventilação
O ar interno da máquina é ventilado para o resfriamento do interior da máquina. Observe que posicionar objetos à frente das ranhuras de ventilação impede a ventilação.
