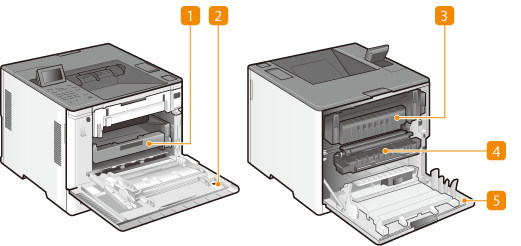

Interior
Bandeja do cartucho de toner
Retire esta bandeja ao substituir o cartucho de toner. Substituindo o cartucho de toner
Tampa de troca do toner
Abra a tampa ao substituir o cartucho de toner.
Conjunto de fixação
Se houver papel preso dentro da máquina, retire o conjunto de fixação para remover o papel. Limpando encravamentos de papel
Unidade de transporte
Se o papel ficou preso dentro da máquina, retire o conjunto de fixação e levante a unidade para remover o papel. Limpando encravamentos de papel
Tampa traseira da unidade principal
Abra a tampa ao substituir o conjunto de fixação ou remover o papel preso. Limpando encravamentos de papel
Botão para destravar tampa da rota de alimentação
Pressione esse botão para abrir a tampa da rota de alimentação.
Tampa da rota de alimentação
Abra essa tampa quando o papel estiver preso na fonte de papel.
