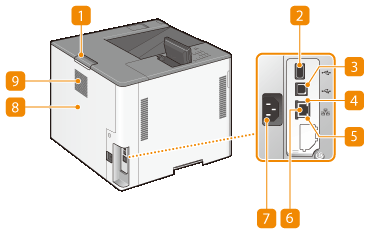

Face arrière
Levier d'ouverture du capot arrière de l'unité principale
Maintenez ce levier lors de l'ouverture du capot arrière de l'unité principale.
Port USB (pour la connexion d’un périphérique USB)
Vous pouvez connecter à l'appareil des périphériques comme un lecteur de cartes IC ou disque dur externe.
La machine peut fournir une puissance maximale de 5 V, 500 mA. Le branchement d'un dispositif nécessitant une puissance supérieure risque d'endommager la machine.
Le port USB (pour la connexion d'un appareil USB) prend en charge USB 2.0.
Port USB (pour la connexion à un ordinateur)
Connectez un câble USB lorsque vous connectez l'appareil et un ordinateur.
Le port USB (pour la connexion à l'ordinateur) prend en charge USB 2.0.
Témoin LNK
Le témoin LNK clignote en vert lorsque l'appareil est correctement connecté à un réseau.
Témoin ACT
Le témoin ACT clignote lors de l'envoi ou de la réception de données.
Port LAN
Connectez un câble réseau pour rattacher l'appareil à un routeur réseau local filaire, etc. Configuration de l'environnement réseau
Prise électrique
Branchez le cordon d'alimentation.
Capot arrière de l’unité principale
Ouvrez le capot arrière de l'unité principale lors de l’élimination des bourrages papier. Élimination de bourrages papier
Fentes de ventilation
L'air situé dans l'appareil est expulsé de façon à refroidir l'intérieur de l'appareil. Notez que l'obstruction des fentes de ventilation par des objets nuit à la bonne ventilation.
